Comment choisir le moteur d’un rideau métallique ?

Aujourd’hui, la motorisation des rideaux métalliques s'impose pour le gain de temps et la commodité qu'elle procure. Entre moteur central, tubulaire ou déporté, la décision repose sur une analyse technique rigoureuse. La prise en compte de plusieurs paramètres assurent performance et durabilité de votre fermeture.

Notre guide vous fournit les clés pour différencier ces technologies et sélectionner la force motrice adaptée à votre environnement commercial ou industriel.

Motorisation d’un rideau métallique : utilité et conditions pour motoriser un rideau manuel

Dans l’univers de la sécurité, le rideau métallique demeure le système de fermeture par excellence. D’abord manœuvré à la main, il exigeait un effort physique considérable, désormais remplacé par des systèmes motorisés.

Cette évolution ne relève pas uniquement de la commodité, mais répond à des impératifs modernes :

• Confort et gain de temps : l’ouverture et la fermeture du tablier s’effectuent désormais via télécommande, interrupteur mural ou boîtier de commande. Cela permet d’augmenter la productivité, notamment pour les magasins ou sites industriels à forte fréquentation ou flux.
• Sécurité renforcée : le mouvement automatisé rend possible l’intégration de capteurs d’obstacle, de verrouillages automatiques et de systèmes d’alarme, pour une protection efficace des personnes et des biens.
• Durabilité et performance : la vitesse d’enroulement et de déroulement reste contrôlée et régulière. Le tablier et l’axe subissent moins l’usure, et la durée de vie du rideau métallique motorisé est ainsi prolongée.

Et la question se pose naturellement : Peut-on motoriser un rideau métallique existant ?

La réponse est oui, mais sous certaines conditions précises, détaillées ci-dessous :

• État du support et du tablier : avant toute motorisation, il faut vérifier que les lames sont en bon état et que le support de l’axe (flasques, consoles, mur porteur) est solide et stable.
• Disponibilité de l’alimentation électrique : la plupart des moteurs fonctionnent sur réseau monophasé 230 V, mais les rideaux lourds ou à usage industriel peuvent demander un moteur triphasé 400 V, conforme à la norme NF C 15-100.
• Compatibilité de l’axe d’enroulement : le moteur doit correspondre au diamètre et au type d’axe existant pour fonctionner correctement.

Quel moteur pour rideau métallique ? Les paramètres à vérifier

La bonne sélection du moteur est déterminante pour une motorisation réussie. Les sections suivantes détaillent les critères et données à considérer :

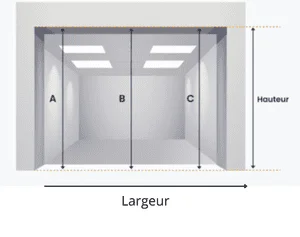

Poids et dimensions du tablier

• Poids du tablier (kg) : la masse totale du tablier détermine le couple nominal minimal requis pour lever le rideau métallique. Une sous-estimation entraîne une surcharge mécanique et des pannes prématurées.

Le moteur choisi doit prévoir une marge de sécurité de 20 à 30 % par rapport au poids du tablier pour limiter l’usure et prolonger la durée de vie de l’installation.

Le couple moteur (Nm) et la capacité de levage (kg) sont directement liés.

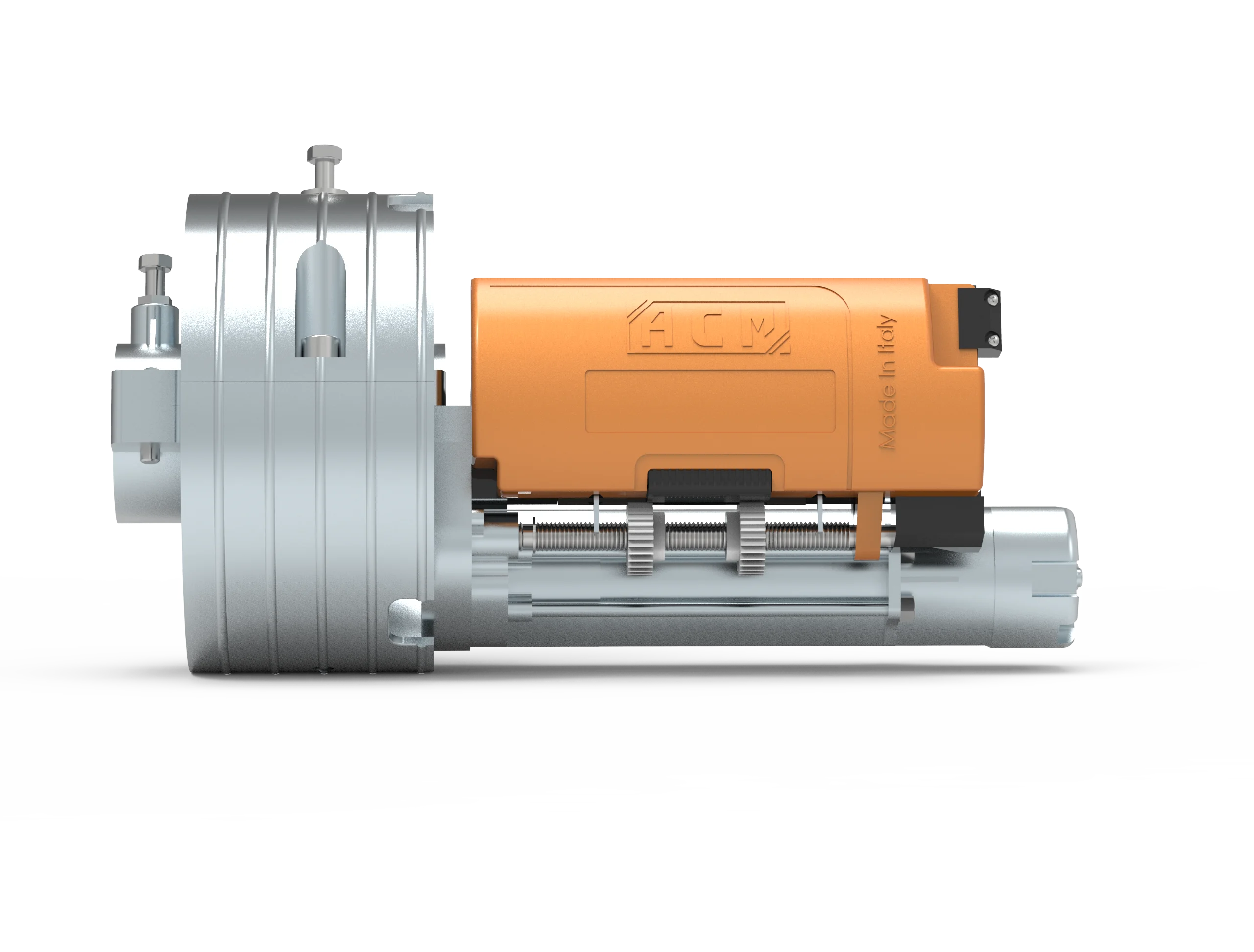

• Moteur central  : nécessite un axe compensé, souvent Ø 60–76 mm pour les rideaux de taille moyenne, adapté aux usages modérés.

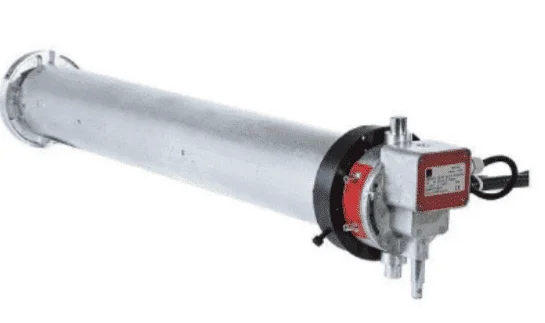

• Moteur tubulaire : s’insère à l’intérieur de l’axe creux ; le diamètre doit correspondre exactement au tube, typiquement Ø 45–89 mm selon le couple et la taille du tablier.

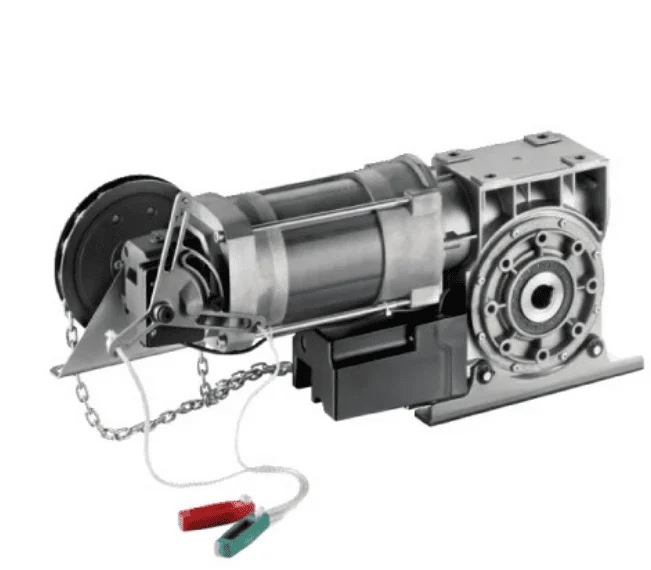

•  Moteur latéral (déporté ou bout d’arbre) : se fixe en bout d’axe et entraîne directement le tablier ; le diamètre et la rigidité de l’axe sont déterminants pour supporter les charges lourdes et les usages fréquents.

Caractéristiques du moteur

Les performances d’un moteur sont fonction de :

• Couple nominal (Nm) : force maximale que le moteur peut transmettre à l’axe d’enroulement pour soulever le tablier, calculée selon son poids et ses dimensions.
• Vitesse d’ouverture (tr/min) : nombre de rotations de l’arbre moteur par minute, qui détermine la rapidité d’ouverture et de fermeture.
• Puissance moteur (W): exprime l’énergie nécessaire pour produire le mouvement.
• Fréquence d’utilisation (cycles/jour ou cycles/heure) : nombre d’ouvertures et de fermetures réalisables sans risque de surchauffe ni altération précoce. Ce critère oriente le choix du moteur selon un usage résidentiel, commercial ou industriel.

Application et type d’usage

Votre usage, et la typologie des espaces à protéger définissent le choix de motorisation. Un rideau de commerce fréquenté ou d’un entrepôt industriel doit supporter des cycles réguliers et un tablier lourd, tandis qu’une installation résidentielle requiert une motorisation adaptée à des ouvertures ponctuelles.

Les différents types de moteurs pour rideaux métalliques : compatibilité et usages

Chaque kit de motorisation est fourni avec l'ensemble des composants indispensables pour transformer votre rideau métallique manuel en un système électrique, fiable et pratique. Voici un aperçu de chaque moteur :

L'efficacité du moteur axial repose sur l'interaction précise de plusieurs composants clés :

• Moteur électrique : c'est la partie qui convertit l'énergie électrique en force de rotation. Il est composé du stator (partie fixe et électromagnétique) et du rotor (partie rotative).
• Système de réduction : il s’agit d’un ensemble mécanique d’engrenages, paliers ou roulements, et d’arbres intermédiaires. Il réduit la vitesse élevée de rotation pour augmenter le couple, nécessaire pour soulever le tablier.
• Système de transmission : assure le transfert du mouvement du réducteur vers l’axe d’enroulement du rideau. Il réunit l’accouplement moteur-arbre, l’ensemble d’engrenages internes qui fournit le couple nécessaire, ainsi que la roue dentée, bague ou couronne fixéesur l’arbre de sortie. Cette pièce finale solidaire de l’axe via la clavette ou les cannelures et entraîne directement l’enroulement ou le déroulement du tablier.
• Dispositifs de fixation : ils regroupent l’embase, qui sert de socle stable pour maintenir le moteur et supporter la rotation de l’axe, la bride ou les mors de serrage, qui bloquent l’unité motrice directement sur l’axe du rideau, et empêchent tout jeu latéral.
• Mécanismes de fin de course : Il s’agit d’interrupteurs ou molettes réglables ( mécaniques, magnétiques ou électroniques ) qui définissent la position haute (ouverture) et la position basse (fermeture).
• Dispositifs de sécurité et de secours intégrés : un électrofrein qui bloque instantanément l’axe dès que l’alimentation est coupée pour éviter tout risque de chute libre. Il est aussi associé à un système de débrayage manuel par levier, clé, chaîne ou manivelle de secours, en cas de panne électrique ou de défaut de commande.
• Composants électriques et commande : ce groupe comprend l’alimentation , les câblages, et les organes de commande (bouton poussoir, boîtier à clé, télécommande, centrale de commande, etc.).

Sa structure se détaille ainsi :

• Corps moteur cylindrique : unité d'entraînement étanche logée dans l'axe, il contient le stator, le rotor, le réducteur et le mécanisme de fin de course. Il génère le couple (Nm) nécessaire pour enrouler/dérouler le rideau.
• Transmission et adaptation : ce sont les pièces qui transfèrent la rotation de l'arbre moteur au tube d'enroulement. L'adaptateur d’entraînement, un insert, qui se fixe à l'arbre engagé par la couronne (roue), dont le diamètre est adapté à l'intérieur du tube.
• Dispositifs de fixation et support : ils regroupent : la tête moteur, l'extrémité qui accueille la bride, les points de fixation et le passage du câblage; la bride de fixation, vissé dans la joue, qui maintient fermement le moteur, et garantit son alignement; et le palier (plaque à tiroir) situé à l’extrémité opposée à la tête moteur (côté parachute) pour stabiliser l’axe, et limite les vibrations.
• Dispositifs de sécurité et de secours : électrofrein intégré bloque l'arbre instantanément en cas de coupure de courant, et le système de débrayage manuel permet de désaccoupler le moteur pour une manœuvre de secours.
• Câblage et commande : cet ensemble constitue le circuit électrique relié entre le moteur à l'inverseur ou à la centrale de commande pour le pilotage du système.

Sa configuration se décompose comme suit :

• Moteur électrique : c'est l'unité de puissance principale. Il s'agit souvent d'un moteur triphasé ou monophasé. Il est couplé à un réducteur mécanique (engrenages ou vis sans fin selon le modèle) capable de générer le couple nécessaire pour soulever des charges allant jusqu'à 1000 kg et plus.
• Système de transmission : le principe le plus courant consiste à utiliser un arbre de sortie couplé à un pignon. Ce dernier entraîne une chaîne de transmission qui est accouplée à une grande couronne dentée solidaire de l'axe d'enroulement pour une forte démultiplication mécanique. Alternativement, la transmission peut être en prise directe, le moteur étant solidarisé à l’axe via un adaptateur ou manchon.
• Dispositifs de fixation et support : il s'agit d'une console moteur, la structure porteuse fixée au mur. Elle est accompagnée d’un support d’axe (palier ou chariot), qui maintient l'axe d'enroulement en place et supportent l'ensemble de la charge du rideau sur les consoles murales.
• Mécanismes de fin de course : souvent situés dans un boîtier externe ou intégré au réducteur. Ils sont réglables via des molettes ou des commutateurs.
• Dispositifs de sécurité et de secours intégrés : un frein antichute ou électrofrein bloque instantanément le moteur en cas de coupure d’alimentation. En complément, une manivelle et/ou chaîne de secours permet de manœuvrer le rideau manuellement en cas de panne. Selon le modèle, un coulisseau existe pour guider la chaîne de secours.
• Composants électriques et commande : l’alimentation, le câblage et les organes de commande (boutons, télécommande, centrale de commande) qui permettent de piloter le moteur.

Moteurs de rideaux métalliques : quelles marques choisir ?

Ce panorama présente, en quelques lignes, les offres techniques des fabricants couramment retenus pour la motorisation des fermetures métalliques :

• SIMU : marque française historique de motorisations pour volets et rideaux métalliques. Elle propose des moteurs centraux Centris et des moteurs tubulaires (séries T6, T8, T9) compatibles avec de nombreux rideaux.
• ACM : reconnu pour ses moteurs robustes, notamment des motorisations centrales pour rideaux métalliques commerciaux.
• RAPTOR : sa gamme centrale figure parmi les options à bon rapport qualité/prix, adaptée aux rideaux métalliques de taille moyenne à lourde.
• NICE : propose des motorisations tubulaires destinées aux rideaux métalliques et grilles.
• AFCA : fournit des motorisations tubulaires et latérales, conçues pour des rideaux métalliques lourds ou des installations à usage intensif.
• SOMMER : spécialisé dans les moteurs latéraux ou extérieurs, cette marque offre des solutions solides pour des rideaux métalliques lourds ou d’usage intensif.
• GAPOSA : propose des motorisations latérales et centrales adaptées aux rideaux de grande dimension.

Motorisation rideau métallique : Expertise requise, sollicitez les pros HBHS !

La motorisation d’un rideau métallique implique précision et maîtrise technique. Chaque installation doit être conforme à la norme NF C 15‑100 pour les raccordements électriques et EN 13241‑1 pour la sécurité des systèmes motorisés.

Une étude préalable de faisabilité est indispensable : le tablier, les axes ainsi que les supports doivent être en bon état. Les dispositifs de sécurité obligatoires comprennent un frein antichute ou électrofrein, des fins de course réglables, et, si nécessaire, des systèmes de détection.

La conformité de la motorisation à la norme EN 60335-2-103 doit être déclarée et fournie par le fabricant et vérifiée lors de l’installation.

Une erreur lors du montage, du raccordement électrique ou du réglage des fins de course peut provoquer surchauffe, blocage ou défaillance prématurée.

Toutes ces opérations sont réservées aux professionnels qualifiés.
