Indispensable à la sécurité et à la performance des garages résidentiels, entrepôts industriels et sites logistiques, la porte sectionnelle est un système de fermeture complexe.
Le présent document définit toutes les pièces détachées d'une porte sectionnelle, élaboré par l'expertise HBHS en s’appuyant sur les notices fabricants et normes européennes en vigueur. Il précise le rôle de chaque composant et l’ingénierie requise pour garantir une installation fiable.
Suivez ce référentiel métier pour maîtriser chaque aspect technique !
La structure d'une porte sectionnelle se décompose en plusieurs ensembles techniques qui assurent en synergie mobilité, isolation et sécurité.

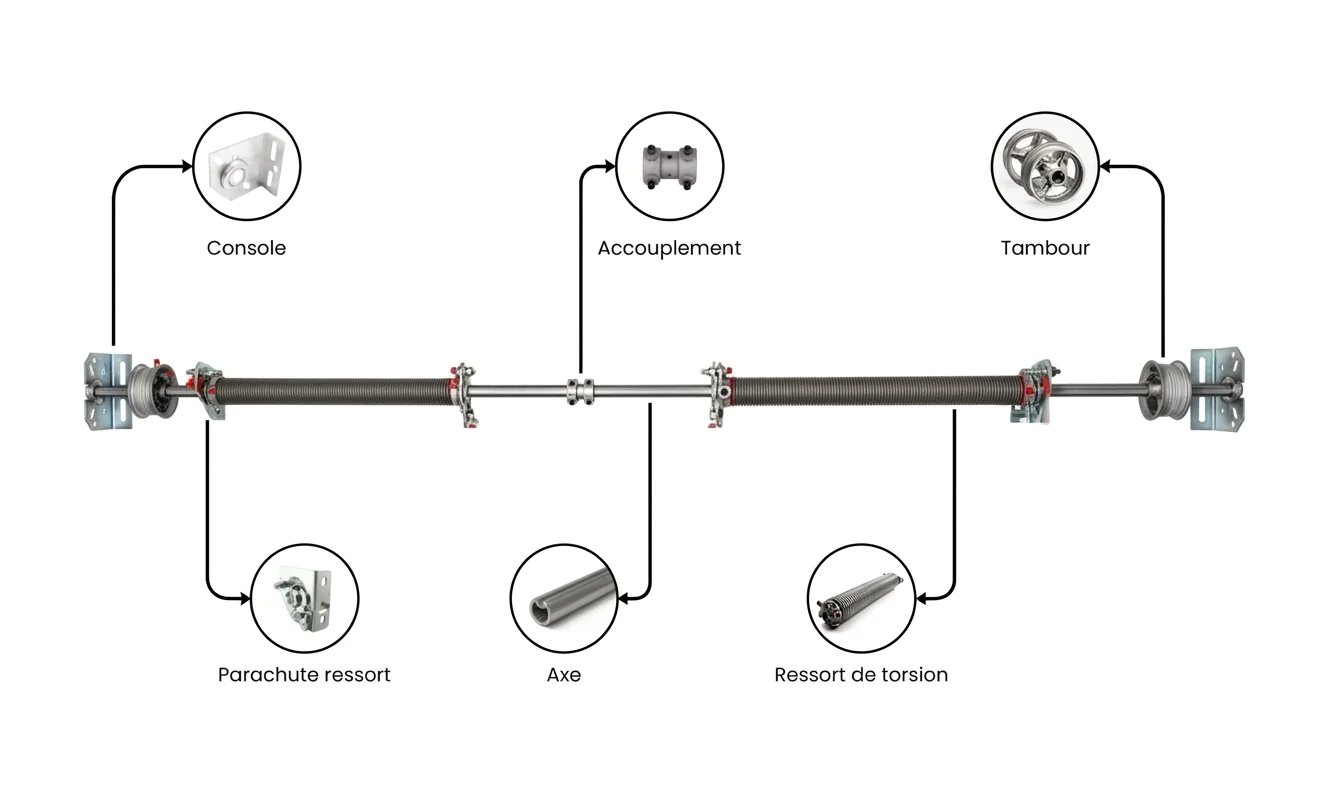

Voici l'anatomie d’une porte sectionnelle répartie en 6 compartiments :
Pièce conique ( plein ou creux rainuré), réalisé en acier galvanisé, qui traverse la partie supérieure de la baie (linteau) Il sert de pivot central sur lequel sont montés les ressorts, les tambours et les systèmes de sécurité.
En deux parties, reliées l’une à l’autre par un accouplement.

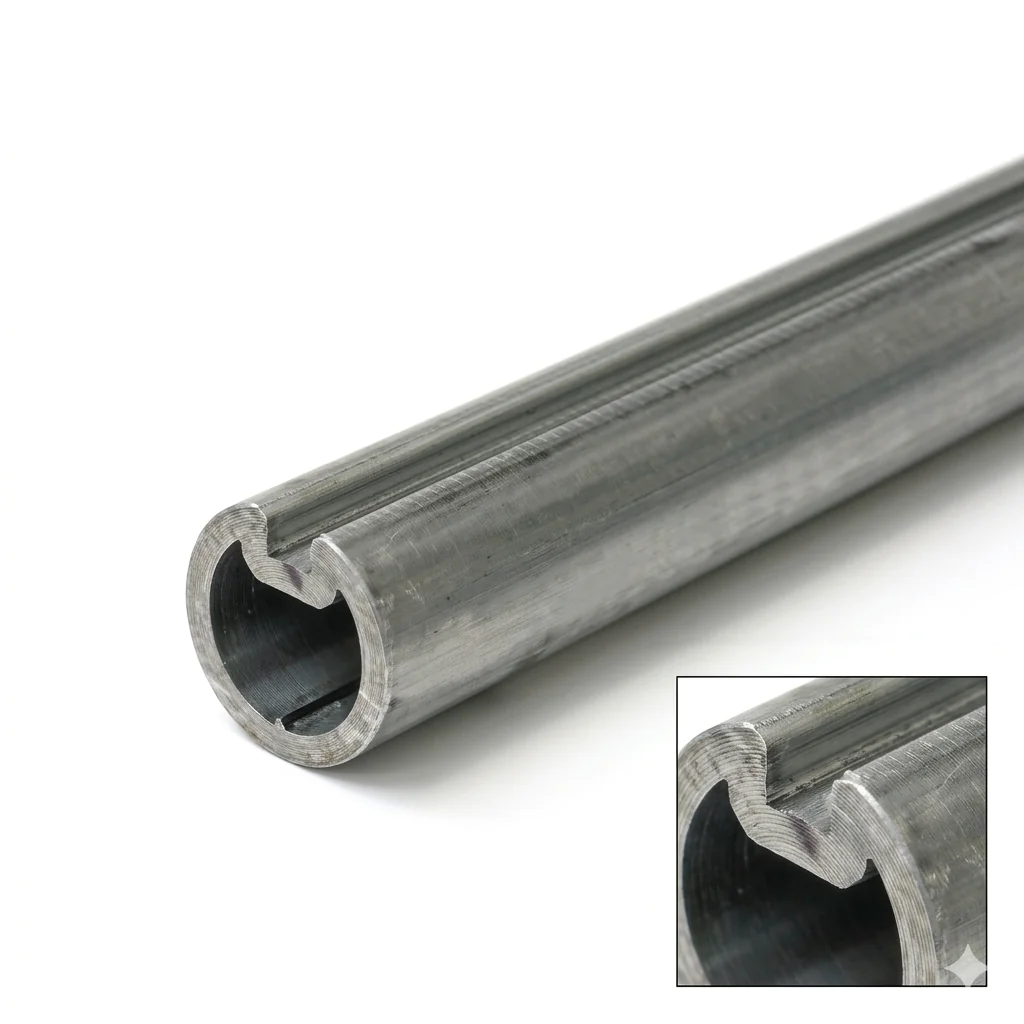

Le choix de l'arbre dépend de la destination et du poids de la structure : arbre Plein (PSI) pour l'industrie et un arbre creux (PSR) pour le résidentiel.
Lors du remplacement de motorisations sur des infrastructures existantes (type Hormann ou Crawford), il existe des adaptations spécifiques sur l'arbre pour permettre l'installation de moteurs Sommer, Nice, ou Doorgate, etc.
Élément élastique hélicoïdal en acier à haute teneur en carbone ou en alliage, enroulé autour de l’arbre et assure l'équilibre dynamique de la porte. On y distingue deux technologies principales :
Le dimensionnement est défini selon les caractéristiques de la porte : largeur, hauteur, masse et fréquence d’utilisation (standard de 25 000 cycles).
La marque de la porte est une donnée indispensable. Elle conditionne le nombre précis de tours à appliquer aux ressorts. Cette valeur est souvent indiquée sur l'étiquette technique du fabricant ou dans le manuel d'origine.

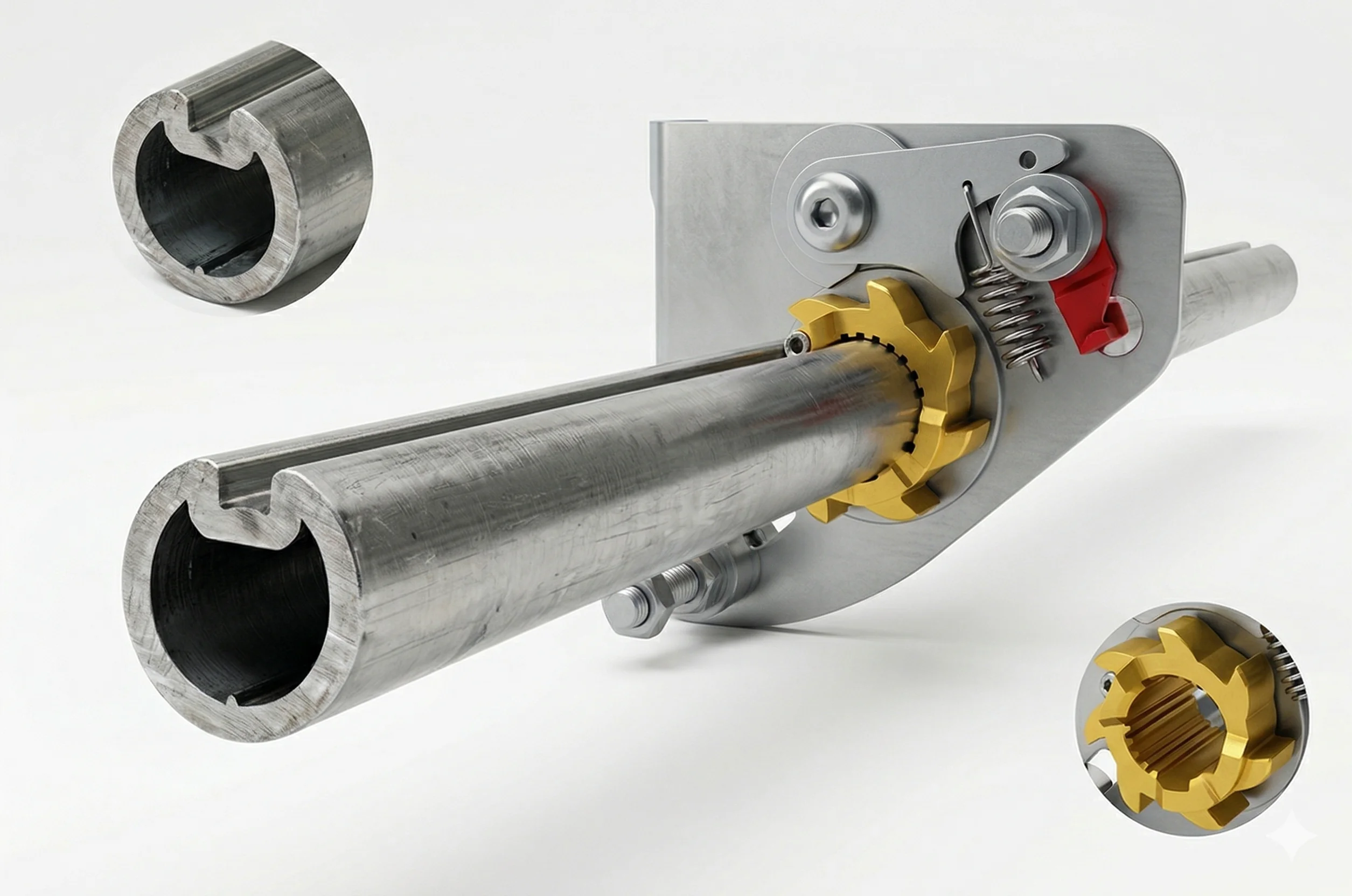

Organe de sécurité mécanique indispensable et réglementaire pour toute porte sectionnelle, conformément à la norme européenne EN 13241+A2.
En cas de rupture accidentelle d’un ressort, il bloque instantanément la rotation de l’arbre (axe) et immobilise le tablier dans sa course, empêchant toute chute brutale.
Le pare-chute est fourni par paire, non interchangeable : l’un est exclusivement destiné au ressort droit, l’autre au ressort gauche.
L'accouplement est une pièce mécanique de liaison utilisée pour assembler deux demi-arbres, notamment lorsque la largeur de la porte sectionnelle est supérieure à 2,75 m. Il garantit une rotation synchrone et permet d'ajuster l'alignement horizontal du tablier.
Deux principes de fixation coexistent :
Certains manchons hybrides combinent une rainure de clavette et des vis de pression. Cet accouplement de type "Lourd" pour les arbres 375.

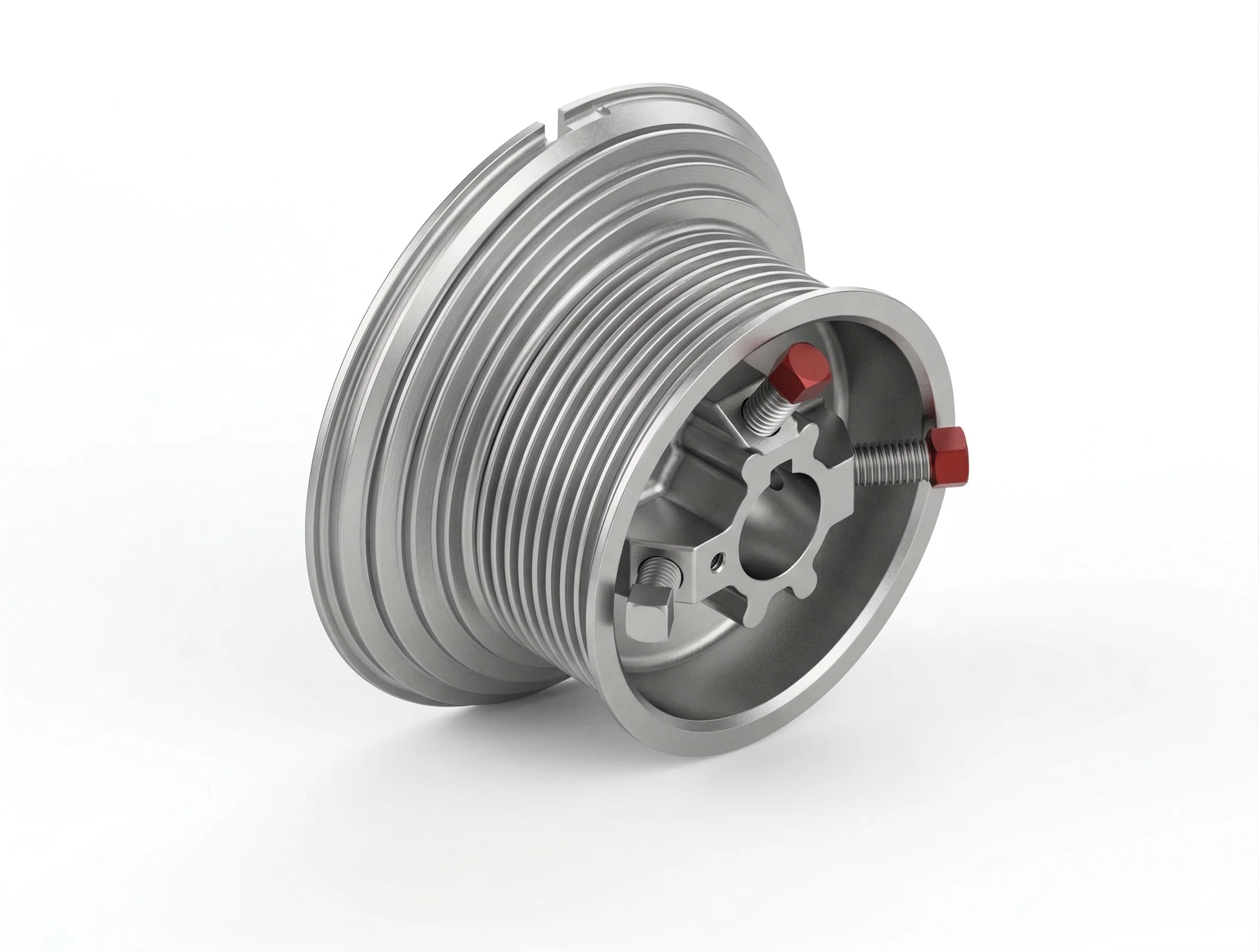

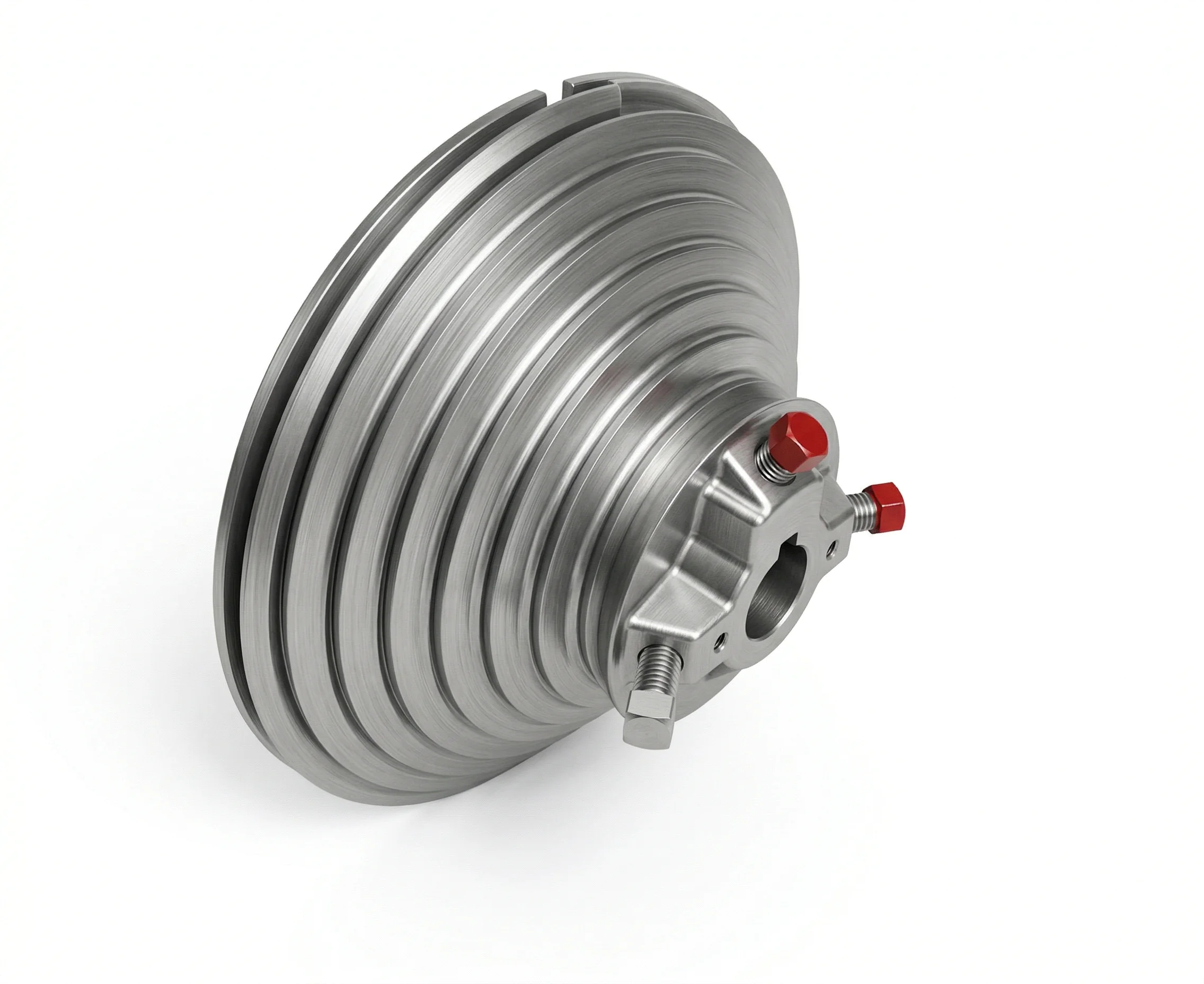

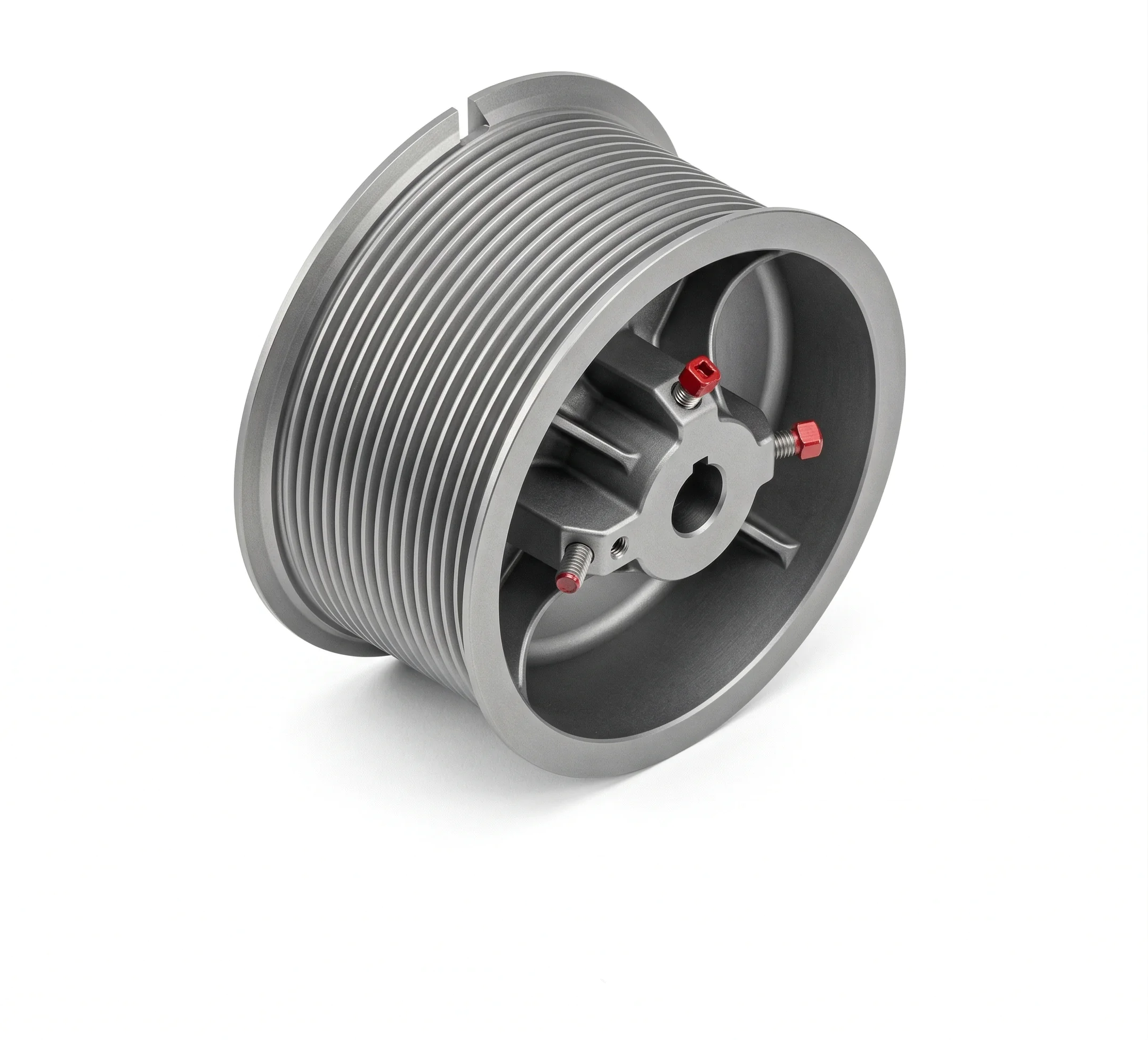

Pièce rotative montée à chaque extrémité de l’arbre de torsion, destinée à guider et recevoir l’enroulement des câbles de levage d’une porte sectionnelle. Son diamètre de gorge (simple ou double) et son profil d'usinage sont définis selon le type de levée, les dimensions de l’ouverture, et le poids du tablier d’une porte.
La configuration du tambour est déterminée par la retombée de linteau (espace entre le linteau et le plafond) et la hauteur de levée requise :
Employé lorsque la retombée de linteau est ≥ 450 mm (linteau standard SL) ou < 150 mm (linteau réduit). À l’ouverture, le tablier bascule immédiatement en position horizontale. Le poids à soulever diminue linéairement, comme la détente des ressorts.
Nécessaire lorsque la retombée de linteau dépasse 420 mm. (levée verticale). Le tablier reste vertical pendant toute l’ouverture. Le poids à soulever est constant, comme la détente des ressorts. Le câble remplit intégralement le tambour en position haute, avec une longueur inactive calculée.
Requis lorsque la retombée de linteau est comprise entre 600 mm et 3250 mm. Le tablier reste vertical sur une hauteur de rehausse avant de basculer. Le câble doit attaquer la partie cylindrique du tambour au moment du basculement. Une longueur inactive définie est requise.

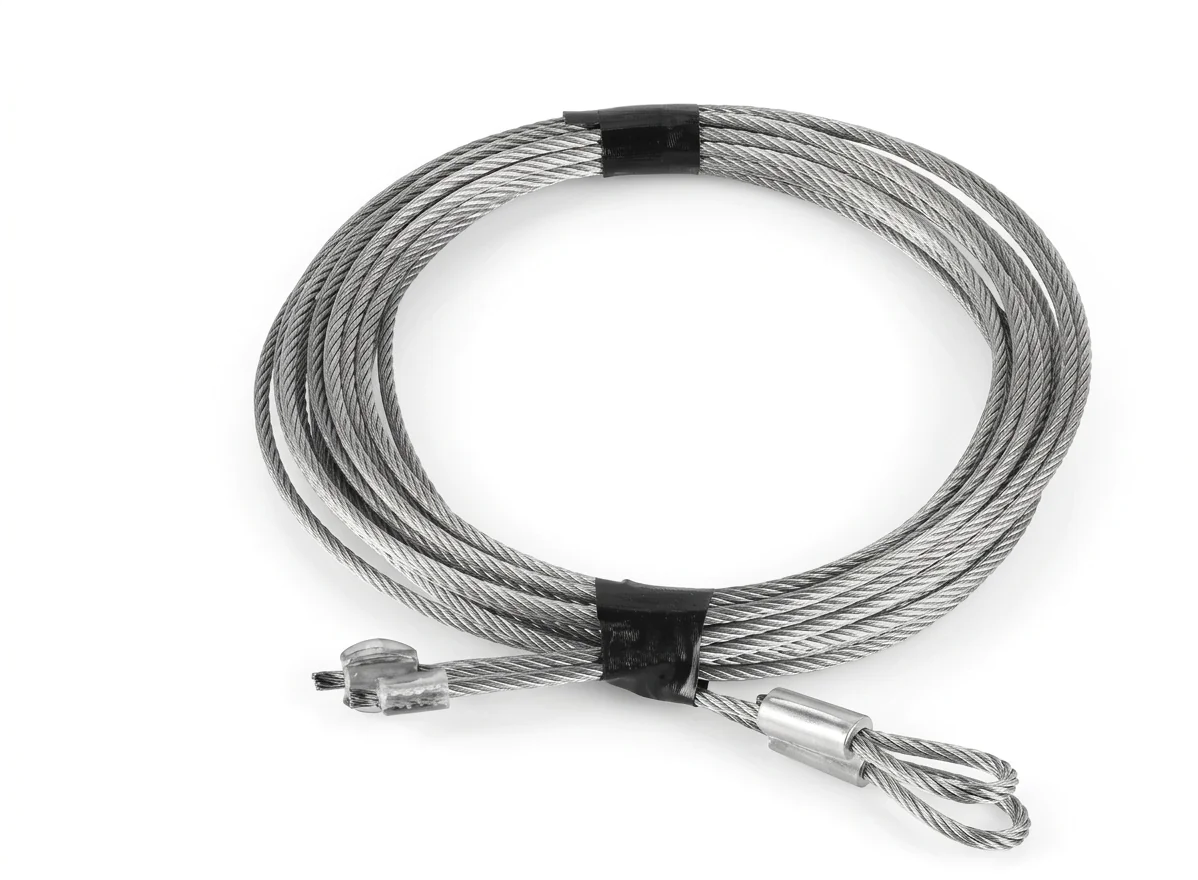

Paire de filins constitué de plusieurs torons d'acier tressés autour d'une âme métallique qui assure des ouvertures et fermetures en douceur.
Le diamètre du câble est sélectionné selon le poids du tablier :
La longueur dépend de la hauteur de la porte, son poids et du nombre de spires qui composent les ressorts. Les extrémités sont définis selon la platine de fixation et peuvent être : brut de coupe, embout serti ou vis à tête œillet.
La longueur inactive correspond à la longueur de câble enroulée sur le tambour lorsque la porte est fermée. La surlongueur, ou longueur restante, désigne le câble excédentaire, qui doit être enfilé dans le tambour et bloqué par la vis de serrage pour assurer une tension uniforme et un fonctionnement sûr.
Attention
Si vous observez des fils rompus (effilochage), remplacez toujours les câbles par paire. Un câble neuf associé à un câble usagé provoque un déséquilibre, et fatigue le mécanisme.
Éléments horizontaux articulés et modulaires de base qui forment le tablier de la porte. Leur conception "sandwich" sophistiquée assure la rigidité, l'isolation et la sécurité de l'installation :
Pour les panneaux de couleur sombre, exposés au soleil, l'utilisation de raidisseurs Oméga est vivement conseillée pour limiter l'effet bilame, due à la dilatation thermique.
Attention
Avant toute pose ou remplacement de panneau, vérifiez le sens de montage : les panneaux isolés comportent un côté intérieur et un côté extérieur. Toute inversion compromet l’étanchéité, l’esthétique et les performances de la porte.
Les panneaux au pas de 500 ou 610 mm et doté de montant latéraux en aluminium, se déclinent en trois configurations spécifiques :
Pour le remplacement, une compatibilité existe entre les panneaux de certains grands fabricants européens sous réserve du respect strict du pas, et de l'épaisseur.
Comment déterminer le nombre de panneaux ?
Cela consiste à calculer la hauteur utile
(Hu = (Hbaie + 20) - 40 ) où 20 (mm) pour les jeux en hauteur et 40 (mm) pour l’épaisseur du joint bas. On divise ensuite Hu par le pas standard (généralement 610 mm) pour définir le nombre de sections. Le reliquat est ajusté par la recoupe du panneau du haut, si nécessaire.
Profilé vertical, à face plane, sous forme de U, en aluminium ou acier galvanisé, fixé aux extrémités latérales de chaque panneau du tablier. Sa fonction est triplement indispensable :

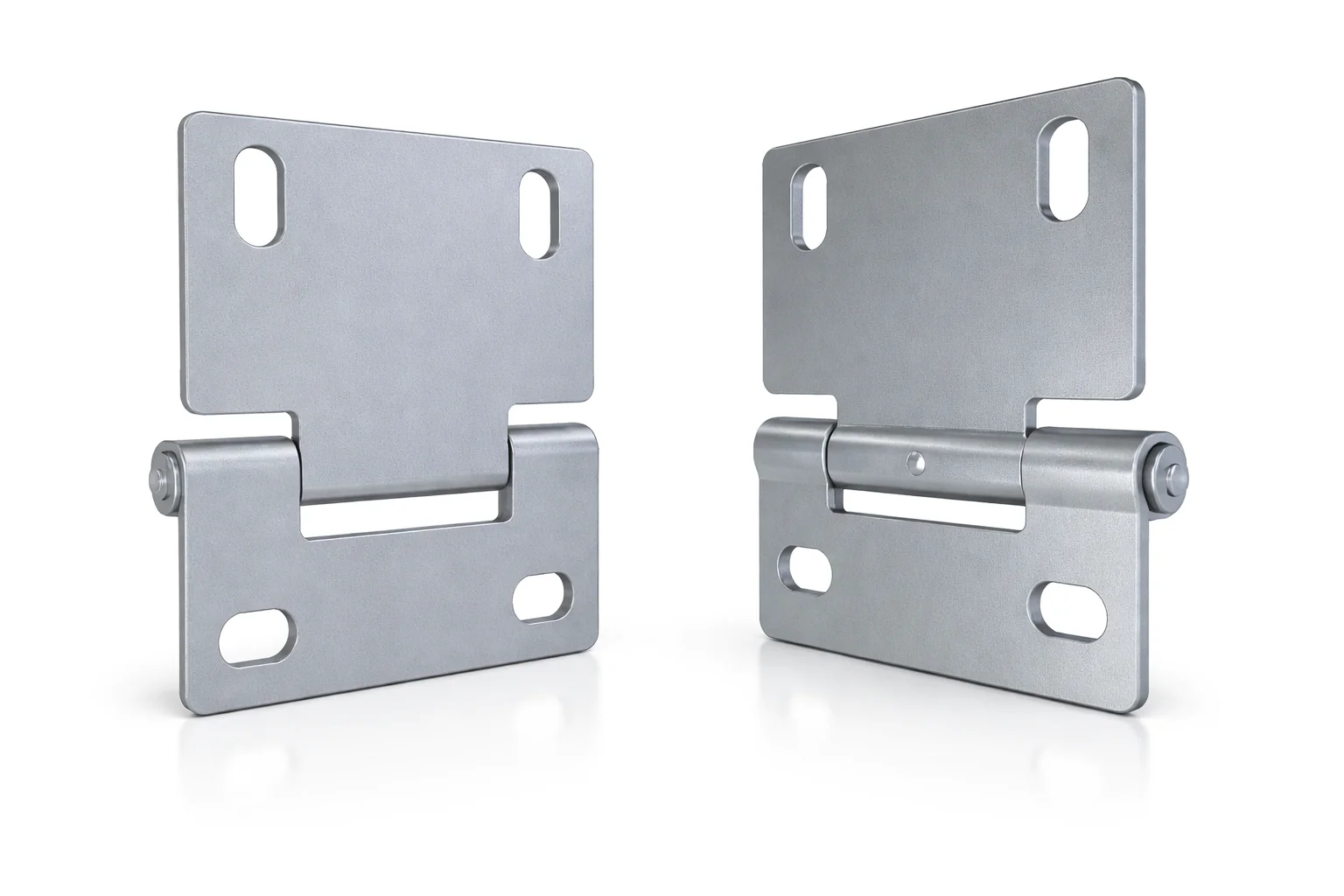

Connues aussi sous le terme de paumelles d'articulation, elles assurent la liaison entre les panneaux et garantissent la cohésion mécanique du tablier lors de son mouvement. On y distingue :
Bon à savoir
Le nombre de charnières intermédiaires par jointure dépend de la largeur de la porte et de la classe de résistance au vent requise.
Les charnières latérales sont souvent réglables afin de plaquer précisément le tablier contre les joints d'étanchéité périphériques et compenser les éventuels faux aplombs des rails.

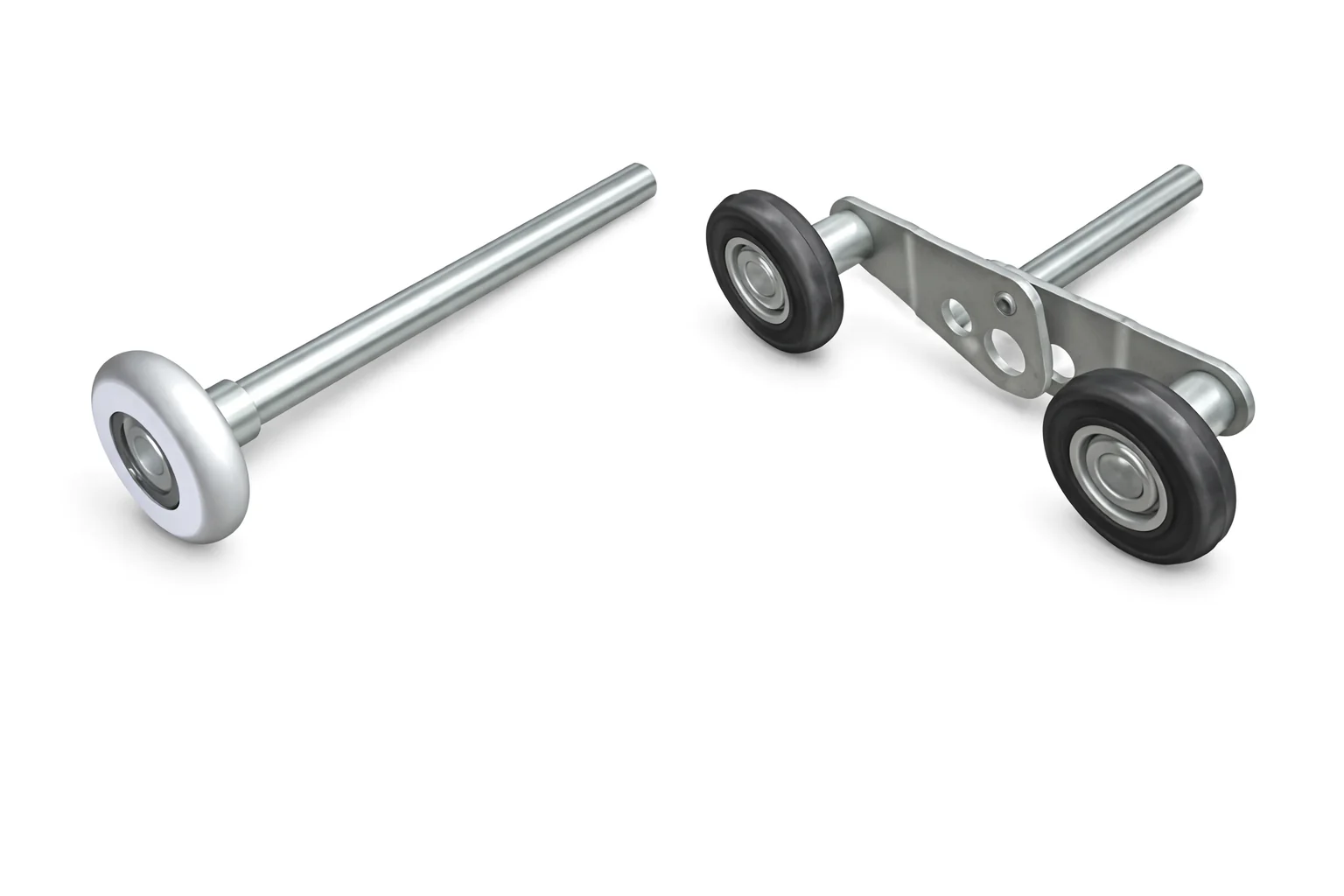

Organes de roulement insérés dans les supports de galets, ils assurent le guidage et le déplacement fluide du tablier à l'intérieur des rails. Ils se composent d’ :
Dans l'industrie lourde, il existe des supports avec deux galets "tandem" montés en série pour répartir la charge sur le rail.

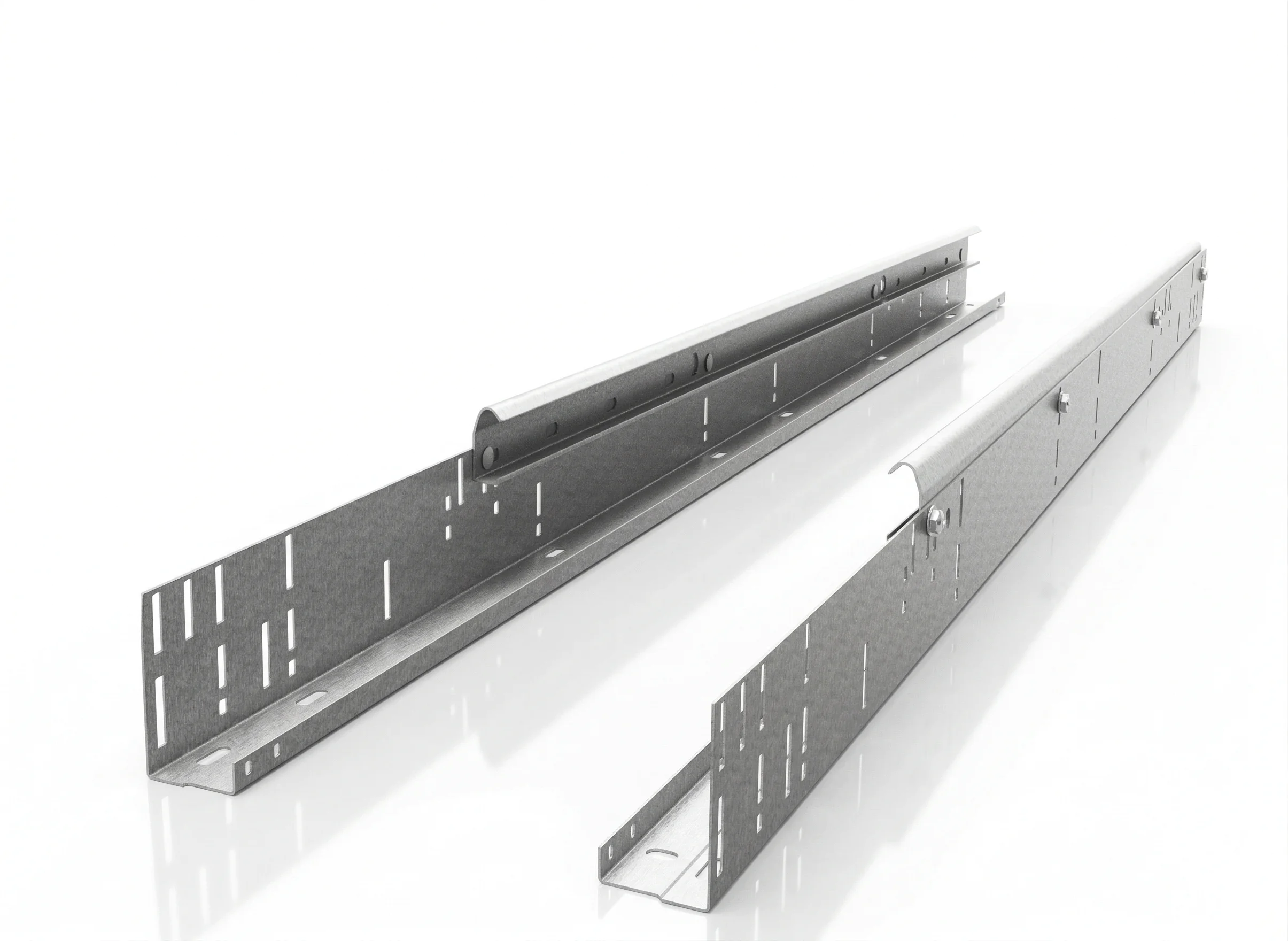

Profilés en acier galvanisé fixés de chaque côté de la baie contre la maçonnerie (standard) ou l'huisserie (pré-monté en usine). Ils guident le tablier lors de sa phase de levée verticale.

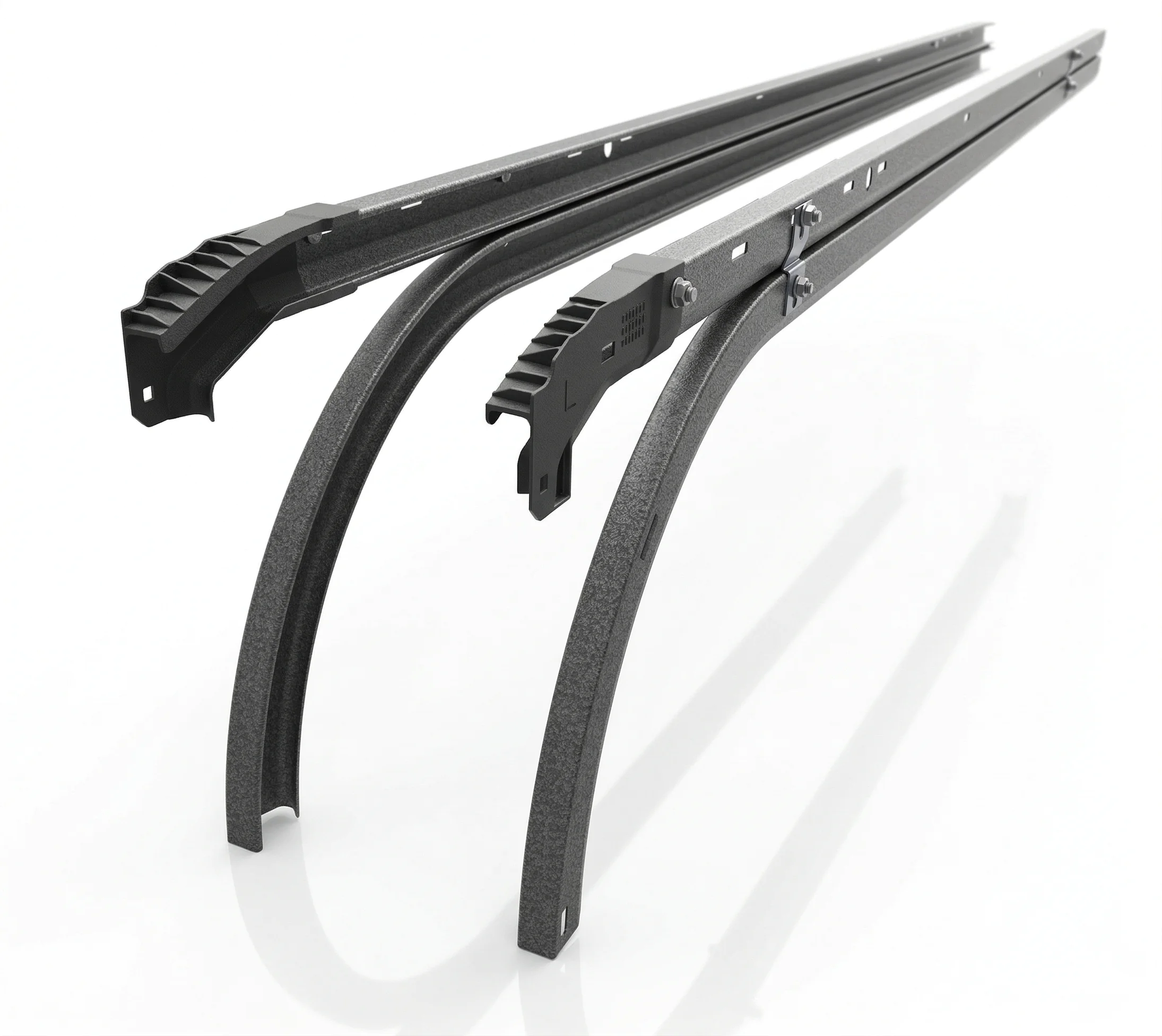

On les appelle aussi rails de retour ou rails de plafond. Installés parallèlement au plafond, et perpendiculairement au linteau, ils supportent et guident le tablier en position ouverte. Leur configuration définit le type du système de levée :
Pièces arquées usinées en acier qui forment les rails cintrés de transition entre les rails verticaux et les rails horizontaux. Elles permettent aux galets de passer du mouvement vertical au mouvement horizontal, sans rupture de trajectoire. Leur rayon de courbure dépend de l'encombrement disponible et du diamètre des galets.
Notez bien
Sur de nombreux modèles (comme Doco, Hörmann ou La Toulousaine), les rails horizontaux sont livrés pré-assemblés : la courbe de jonction est déjà rivetée ou vissée en usine au rail horizontal.
Profilés verticaux fixés directement à la maçonnerie sur les murs de la baie (les écoinçons). Ils constituent le cadre dormant de la porte, supportent les joints d'étanchéité latéraux et servent de base de fixation pour les rails verticaux.
Il existe une huisserie à profilé pré-équipé d'une rainure pour recevoir directement le joint à lèvre sans vissage supplémentaire.
Platines de montage en acier plié et percé dotées de boutonnières (trous oblongs). Elles assurent l'ancrage mécanique définitif des huisseries et des rails aux murs et au linteau, et permettent de compenser les faux aplombs de la maçonnerie.
Platine de jonction en acier qui relie la traverse arrière aux rails horizontaux. Elle permet de verrouiller mécaniquement l'angle et l'écartement précis de la structure de plafond.
Profilés en acier galvanisé à 90° (en L), destinés à la suspension et au maintien de niveau des rails horizontaux depuis la structure du plafond ou de la charpente. Ils sont constitués de cornières perforées, ce qui permet un vissage à différentes hauteurs pour s'adapter précisément à la distance entre le rail et le plafond.
Selon la hauteur (HP) et la largeur (LP) de votre porte l'installation généralement 2 ou 4 suspentes.
Pièces de sécurité installées à l'extrémité arrière des rails horizontaux. Elles servent d'arrêtoirs physiques pour stopper la course du tablier en position ouverte.

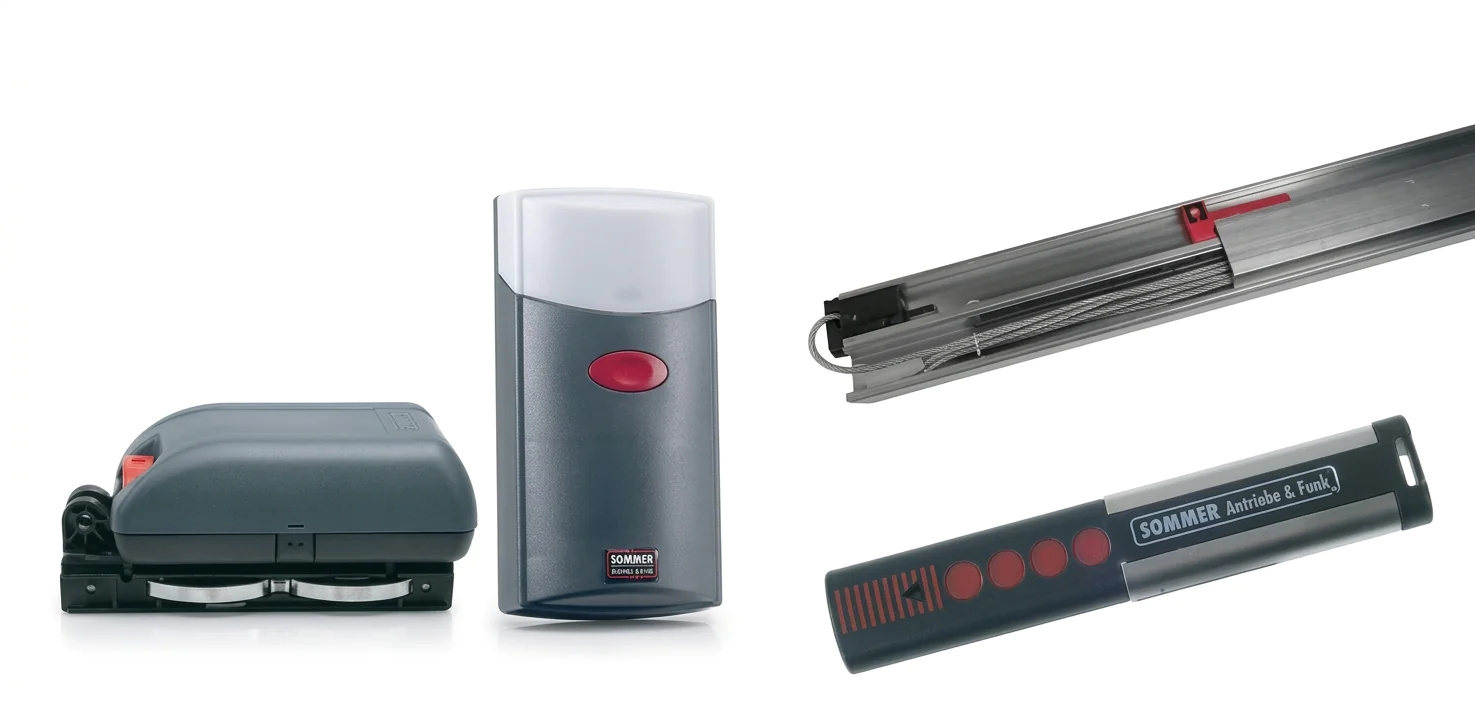

Unité motrice qui génère la force nécessaire pour lever ou abaisser le tablier. Selon le type de porte et la fréquence d'utilisation, on distingue deux types :
Cet ensemble concerne uniquement les motorisations plafond.
Le rail moteur est un profilé métallique fixé entre le linteau et le bloc moteur. Il abrite une chaîne ou une courroie crantée qui circule d’un bout à l’autre du profilé. Ce rail sert de chemin de roulement au chariot de traction, une pièce mobile qui coulisse à l'intérieur et reçoit le bras de liaison fixé au panneau supérieur de la porte.
Composants spécifiques aux motorisations plafonds.
Un bras coudé sous forme de barre métallique articulée qui relie physiquement le chariot de guidage au panneau supérieur de la porte. Il transmet la poussée ou la traction au tablier pour l'actionner.
En cas de coupure de courant, le débrayage permet de désolidariser mécaniquement le moteur du tablier pour manœuvrer la porte manuellement. Selon le type de motorisation, on distingue :
Interfaces qui permettent d'envoyer l'ordre d'ouverture ou de fermeture à la logique de commande du moteur. Quatre configurations existent :
Profil en caoutchouc EPDM flexible, monté sur le panneau inférieur du panneau inférieur. Il assure l'étanchéité au sol et agit comme un amortisseur en fin de course. Il est maintenu par un profilé aluminium de bas de porte.
Fixé sur le cadre de la partie supérieure du panneau haut (sur son "U de recoiffe") ou directement sur le linteau. Il assure l'étanchéité contre la partie fixe supérieure de la baie lorsque la porte est fermée.
Joints à lèvres multiples fixés sur les rails verticaux ou sur les montants muraux. Ils viennent s'appliquer sur les chants du tablier pour le scellement latéral. Ils sont souvent en EPDM ou en brosse nylon pour les environnements poussiéreux.
Placées entre chaque section du tablier, ces bandes d'étanchéité empêchent les infiltrations d'air et d'eau et garantissent une isolation continue sur toute la surface de la porte.
Bon à savoir
Diverses normes définissent les performances d’étanchéité et d’isolation. La certification repose sur les normes EN 12489 (étanchéité à l’eau), EN 12427 (imperméabilité à l'air), EN 12424 (résistance au vent) et EN 12428 (isolation thermique). Une installation conforme garantit l'isolation du bâtiment et valide le marquage CE obligatoire de la porte.

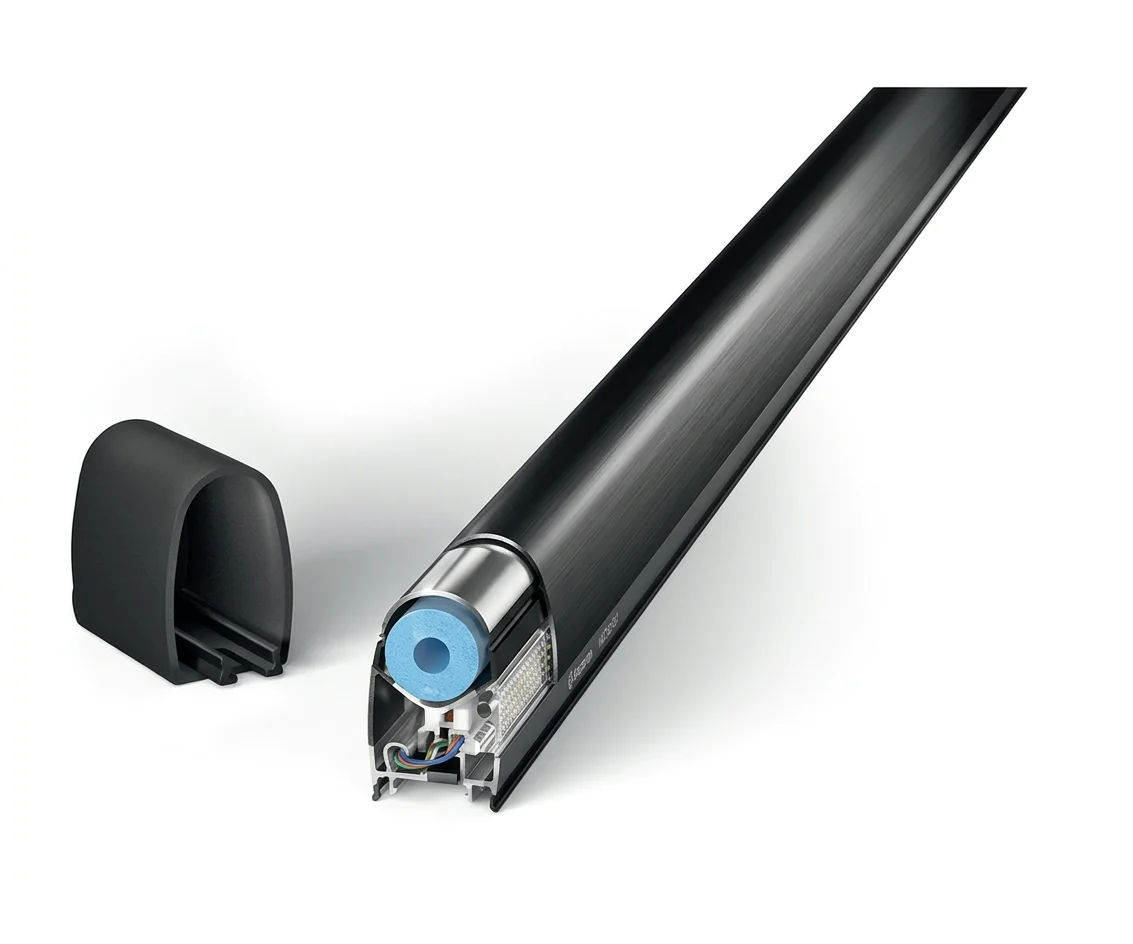

Profilé sensible qui se fixe sur le bord inférieur de la porte. Il détecte tout contact physique avec un obstacle et ordonne l'arrêt immédiat ou l'inversion de la course du tablier.

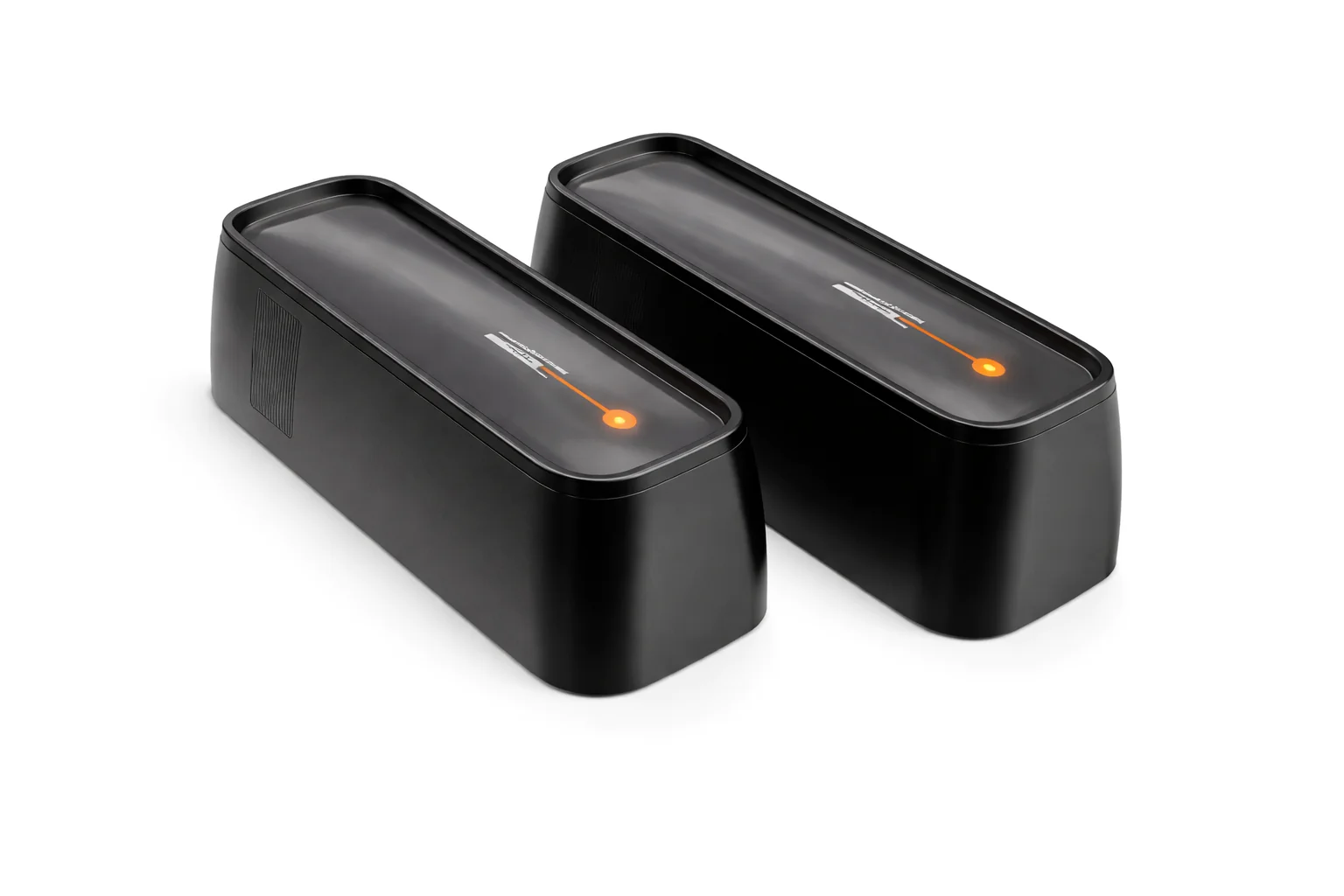

Dispositif de sécurité composé d'un émetteur et d'un récepteur infrarouges placés de chaque côté de la baie. La coupure du faisceau par un obstacle bloque instantanément la fermeture de la porte avant tout contact.
La norme EN 12453 impose l'installation de dispositifs de sécurité (barre palpeuse et/ou cellules) sur toutes les portes motorisées afin de prévenir les accidents. Leur présence est une condition sine qua non à la conformité EN 13241-1.

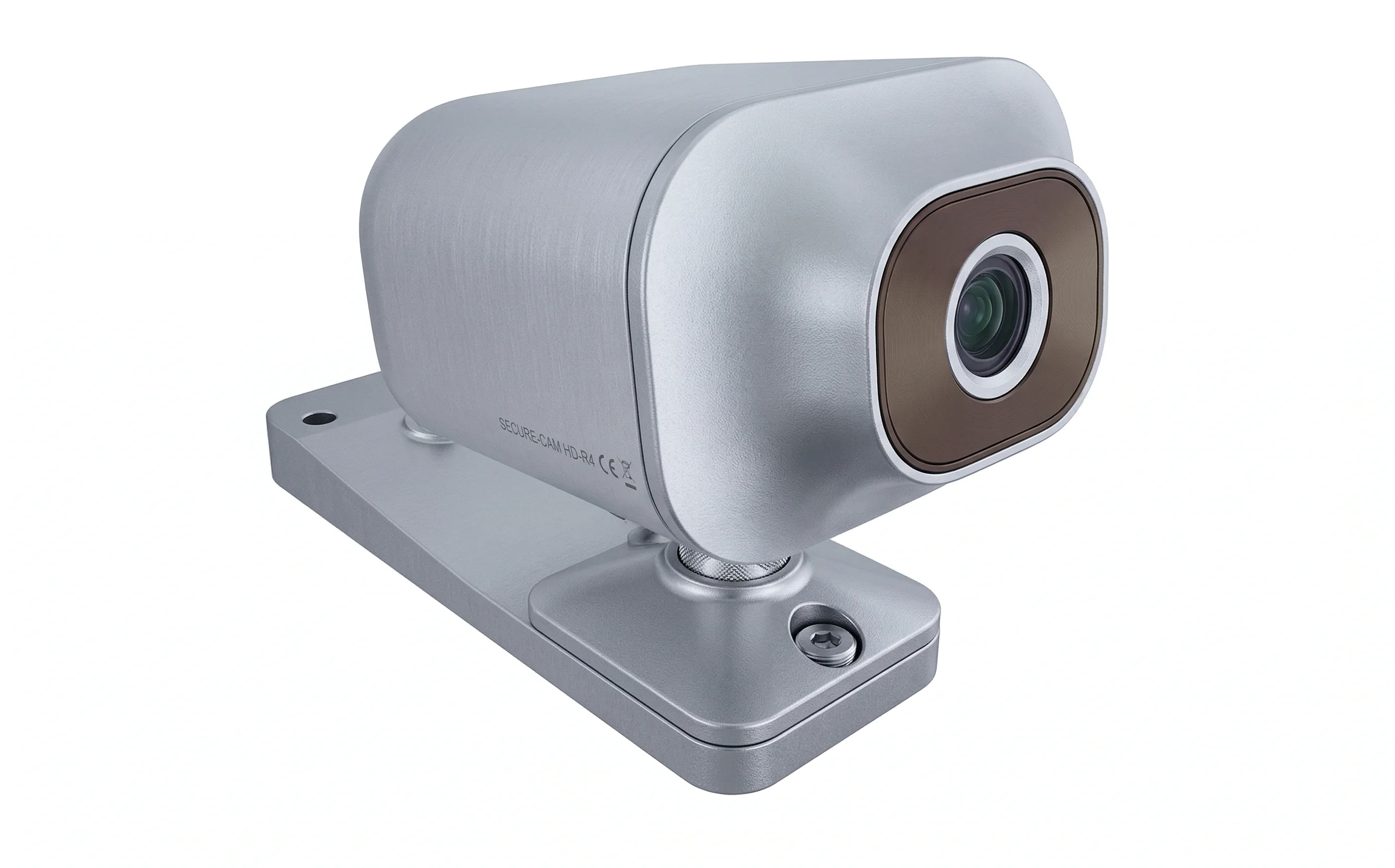

Dispositif de surveillance connectée qui permet le contrôle visuel des accès à distance via une application mobile.

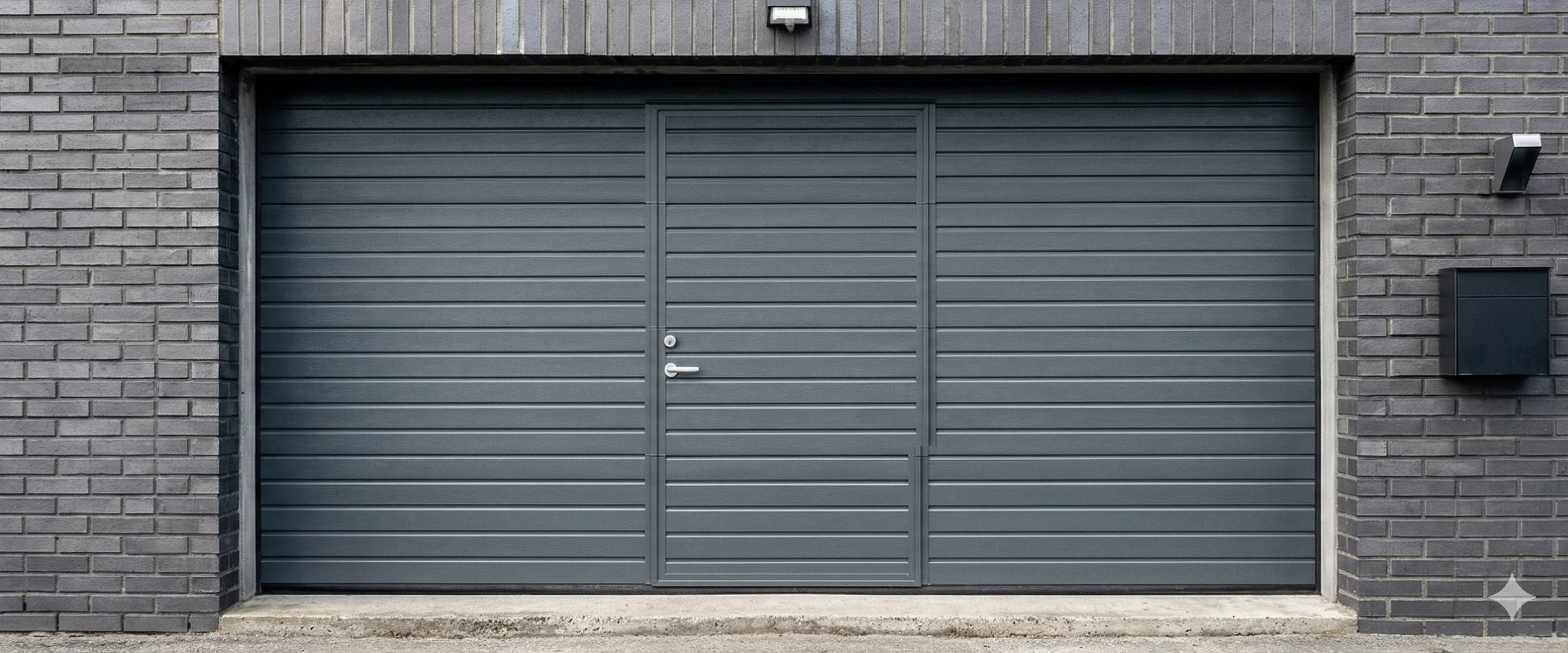

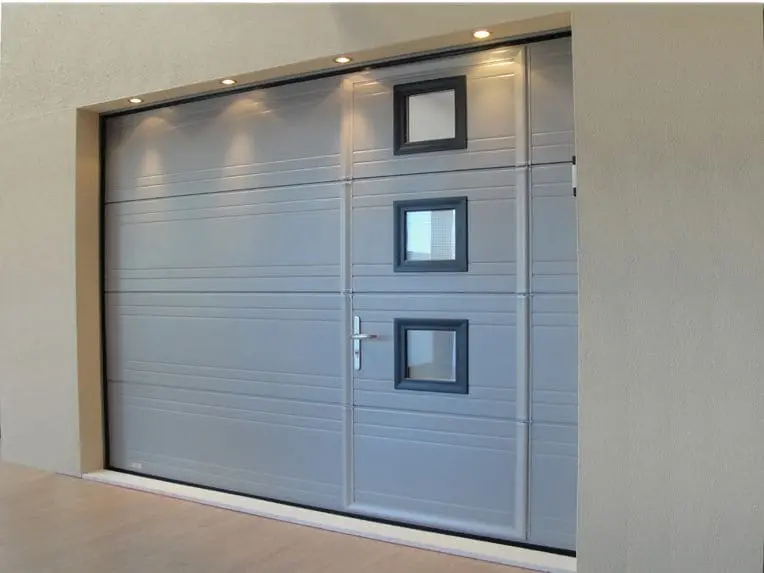

Porte piétonne incorporée dans le tablier. Il permet un accès rapide sans avoir à actionner l'ouverture totale de la porte sectionnelle.
L'ajout d'un portillon modifie la conception technique de la porte sectionnelle et nécessite un recalcul précis du système d'équilibrage.

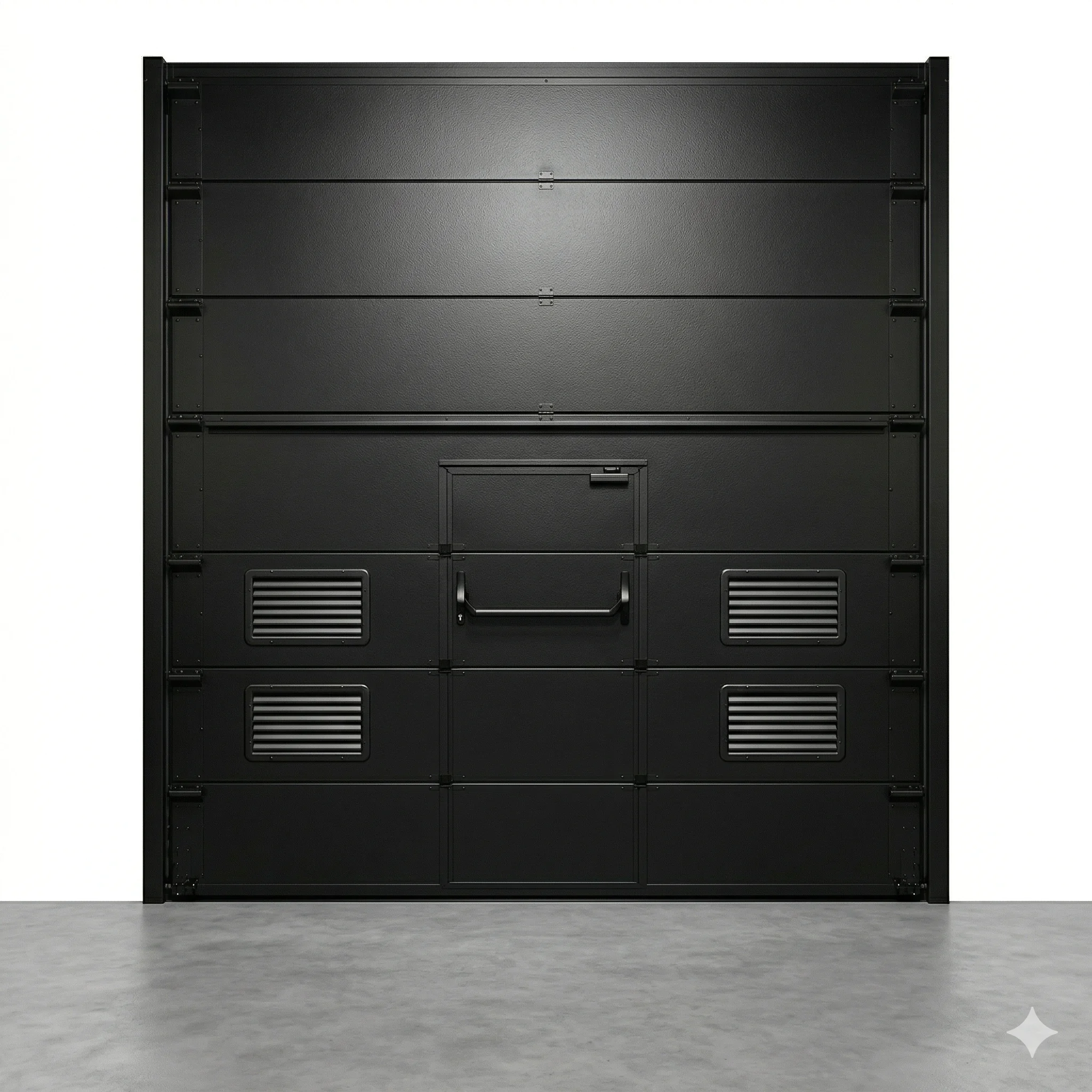

Ouvrages ajourés intégrés dans un ou plusieurs panneaux. Ils assurent une ventilation naturelle permanente et évitent l'accumulation des vapeurs d'essence et de l'humidité.
Panneaux ou inserts transparents (en polycarbonate trempé ou verre sécurit) intégrés dans le tablier. Ils favorisent l'apport de la lumière naturelle et améliorent la visibilité de part et d'autre de la porte.
Avertisseur lumineux qui signale la mise en mouvement de la porte aux piétons et aux véhicules à proximité.
Mécanisme de sécurité qui sert à verrouiller mécaniquement la porte en position fermée, indépendamment du système électrique. On y distingue notamment la serrure à profil européen, ou le verrou latéral à pêne coulissant.
Accessoire fixé sur un panneau (inférieur ou intermédiaire) qui facilite l'ouverture et la fermeture manuelle de la porte.
La maintenance des équipements de fermeture, telles que les portes sectionnelles, répond à des obligations légales strictes. Chaque installation doit respecter la norme applicable à son année de pose (NF P 25-362 ou NF EN 13241-1) et disposer d’un procès-verbal de réception.
Un audit de maintenance conforme exige :
