Réparer et remplacer un moteur pour rideau métallique : guide complet (HBHS)

Votre rideau métallique refuse de s'ouvrir ? Le moteur gronde, surchauffe ou ne réagit plus ? Un moteur système de motorisation HS met en cause la sécurité de vos locaux et peut paralyser totalement votre activité.

Selon la nature de la panne, une réparation demeure envisageable, mais dans certains cas, le remplacement du moteur s’avère indispensable.

Dans ce guide, HBHS vous présente les étapes nécessaires pour diagnostiquer, réparer ou remplacer un moteur de rideau métallique dans les règles de l’art.

Réparation ou remplacement : le diagnostic du moteur

Les dysfonctionnements d’un moteur de rideau métallique sont en général soudains. La détection de ces signes à un stade précoce permet néanmoins de prévenir des pannes onéreuses et le blocage complet de votre fermeture. Examinons les indicateurs clés :

Les signes d’un moteur défaillant : les alertes à surveiller

• Bruits anormaux : ronflements, claquements ou grincements indiquent une usure des roulements ou des engrenages, tandis qu’un bourdonnement continu sans mouvement signale un rotor bloqué.
• Commandes inactives : lorsque le rideau métallique galvanisé motorisé ne répond pas aux interrupteurs ou à la télécommande, le problème peut provenir d’un défaut de la carte de commande ou d’un mauvais raccordement électrique.
• Mouvements saccadés ou irréguliers : montée ou descente lente, à-coups, perte de puissance, surcharge ou axe motorisé mal aligné.
• Arrêt à mi-chemin : souvent causé par des fins de course mal réglées ou un déficit de couple du moteur.
• Problèmes liés aux ressorts : la dégradation des bobines à ressort augmente l’effort demandé au moteur, et provoque une fatigue accélérée, voire une usure prématurée.

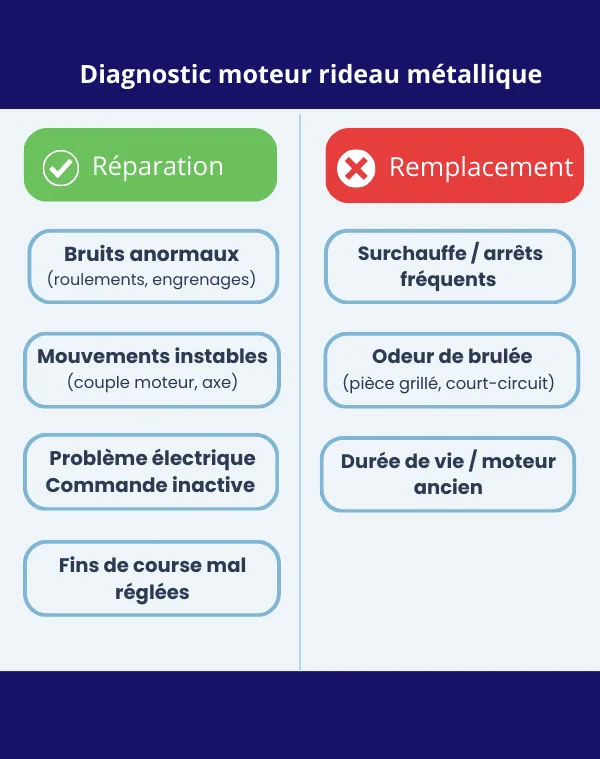

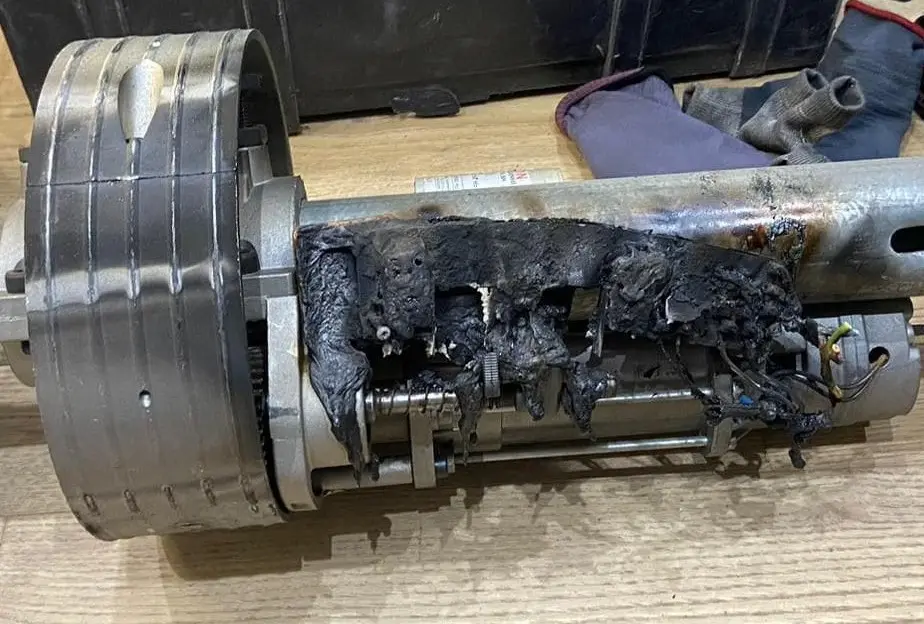

Réparer vs. Remplacer : Comment décider ?

Lorsque votre moteur de rideau électrique montre des signes de défaillance, le choix entre réparation et remplacement n’est pas toujours évident. Plusieurs critères techniques et pratiques entrent en jeu :

En résumé, la règle d'or est simple : réparez les composants accessibles, mais optez pour le remplacement si le moteur présente une panne interne, structurelle ou s’il est en fin de vie pour garantir la sécurité et la conformité de votre rideau métallique.

Réparation d’un moteur de rideau métallique : process

Cette section est à prendre en compte lorsque votre moteur est encore opérationnel ou lorsque sa réparation est envisageable.

Ci-dessous, les anomalies réparables :

Les pannes les plus courantes d'un moteur de rideau électrique

• Condensateur usé : moteur qui peine à s’activer ou démarre lentement.
• Fins de course mal réglées : rideau qui s’arrête trop tôt ou monte trop haut.
• Problème d’alimentation électrique : câblage défectueux, borne desserrée ou tension instable. Le moteur reste silencieux ou fonctionne par intermittence.
• Engrenages usés : bruits ou mouvements irréguliers corrigeables par un remplacement ciblé.

Les normes de sécurité à respecter lors d’une réparation

Réparer un moteur de rideau métallique ne consiste pas uniquement à corriger une défaillance. Toute intervention sur l'unité de motorisation engage la responsabilité de l'opérateur et conditionne la conformité globale de la fermeture.

L’arrêté du 21 décembre 1993 et la norme européenne EN 13241-1 encadrent la sécurité des systèmes motorisés. La consignation des interventions successives dans votre carnet d’entretien, livré avec votre rideau, est impérative, notamment pour la traçabilité en cas d’incident.

Sur le volet électrique, la norme NF C 15-100 régit la conformité des raccordements, la protection contre les surtensions et les conditions de remise en service.

Étapes de réparation d’un moteur de rideau métallique

La réparation d’un moteur de rideau métallique suit un protocole précis. Chaque étape vise à assurer la sécurité, identifier la panne et restaurer le fonctionnement du système de l’unité motorisée :

Mise en sécurité et accès au moteur

Sécuriser l'installation durant le diagnostic et la réparation est une obligation.

• Couper l’alimentation électrique pour éliminer tout risque de choc.
• Démonter l’axe motoriséet débrancher les câbles.
• Retirer ou ouvrir le carter, l’enveloppe protectrice du moteur, pour accéder aux pièces internes.

Identification et remplacement des pièces défectueuses

L’examen d’abord visuel, ensuite physique, détermine l’origine de la panne et les pièces détachées à remplacer.

• Contrôler le stator pour détecter des bobinages endommagés ou surchauffés.
• Vérifier le rotor : usure de l’axe, mouvement fluide, absence de blocage.
• Inspecter les balais (charbons) pour s’assurer du bon contact électrique avec le rotor.
• Examiner les engrenages pour détecter des dents abîmées ou usées, changer si nécessaire.
• Vérifier le condensateur : si le moteur bourdonne mais ne démarre pas, tester le condensateur et le remplacer si sa capacité est inférieure à la valeur nominale.

Remontage et raccordement électrique

Après le remplacement des pièces, il faut remonter l'unité et rétablir le circuit.

• Remettre en place le carter et poser le moteur dans l'axe ou sur la platine de fixation.
• Raccorder les câbles électriques en respectant la norme NF C 15-100 (voir plus haut) et vérifier l’intégrité des connexions.

Tests de fonctionnement et réglages finaux

La dernière étape consiste à vérifier la fonctionnalité et la sécurité du moteur du rideau de fer, comme suit :

• Réactiver le disjoncteur pour alimenter le circuit du rideau métallique.
• Activer la commande (interrupteur ou télécommande) pour vérifier que le rotor met effectivement l'axe en rotation et que le couple moteur est rétabli.
• Procéder au réglage précis des fins de course hautes et basses pour éviter toute surcharge ou blocage du tablier.
• Confirmer le bon fonctionnement des dispositifs de sécurité, tels que les cellules photoélectriques et le parachute.

Faire appel à HBHS assure un remplacement sans soucis, et un service après-vente disponible en cas de besoin.

Pourquoi est-il important de réparer ou de remplacer rapidement un moteur de rideau métallique défectueux ?

Un moteur défaillant cause divers problèmes :

• Perte de sécurité : Un rideau métallique en panne ne protège plus efficacement votre commerce ou votre domicile contre les intrusions.
• Perturbation des activités : Un rideau bloqué empêche l'accès à votre local ou la fermeture de votre commerce, nuisant à votre activité et votre chiffre d'affaires.
• Consommation énergétique accrue : Un moteur défaillant consomme excessivement et peut endommager d'autres composants du système.

Réparer ou remplacer le moteur rapidement évite ces problèmes et maintient la sécurité de vos locaux.

Remplacement complet du système de motorisation : Choix et Procédure

Si le diagnostic met en évidence une panne irréparable ou si le moteur date, le changement total de la motorisation du rideau électrique demeure l'investissement le plus judicieux.

Comment bien choisir son nouveau moteur ?

La sélection d’un moteur de rideau de fer électrique conditionne la fiabilité, la sécurité et la longévité de votre fermeture motorisée. Divers critères évaluent la compatibilité avec un rideau de garage motorisé, un rideau métallique commerce ou une installation industrielle.

Les différents types de moteurs

Le marché propose plusieurs configurations :

Puissance, couples et vitesse

Trois paramètres fondamentaux définissent la performance d'un moteur :

• Calcul du couple (Nm) : le couple nominal représente la capacité du moteur à lever le tablier. Une erreur de calcul est souvent source d’une surcharge moteur, principale cause de pannes prématurées. Il doit être adapté au poids et aux dimensions du rideau métallique pour assurer un fonctionnement fluide et sécurisé.
• Vitesse d’ouverture (tr/min) : correspond au nombre de rotations complètes effectuées par l’arbre moteur. Elle influe directement sur le temps d’ouverture et la réactivité du rideau métallique motorisé.
• Puissance moteur (W) : la puissance, exprimée en Watts, mesure l’énergie nécessaire pour produire le mouvement. Elle se calcule avec la formule :

où P est la puissance en Watts, C le couple en Newton-mètres et ω la vitesse angulaire en en radians par seconde.

Marques recommandées pour un rideau métallique motorisé

Plusieurs marques commercialisent des moteurs de rideaux métalliques, dont chacun possède ses caractéristiques techniques et ses options de sécurité propres :

• ACM : moteurs fiables et puissants, adaptés aux applications exigeantes.
• Nice : moteurs durables et écoénergétiques, avec technologies pour l’automatisation.
• Simu : moteurs robustes et fiables, faciles à installer, avec un bon rapport qualité-prix.
• Bubendorff : moteurs solides, conçus pour fonctionner dans des conditions difficiles.
• Sommer : moteurs centraux performants pour commerces et usages intensifs, avec dispositifs techniques innovants.
• AFCA : moteurs tubulaires et latéraux adaptés aux usages industriels et aux rideaux lourds.

Étapes de remplacement d’un moteur de rideau métallique

Le démontage et l’installation d’un moteur électrique requièrent 5 phases :

1. Sécurisation et préparation de l’installation

• Couper l'alimentation à partir du disjoncteur général ou du sectionneur dédié au circuit du rideau métallique.
• Fermer et stabiliser le tablier pour sécuriser l’intervention.
• Insérer les goupilles de sécurité (en forme de L) dans les trous des bobines à ressort pour les bloquer.

2. Déconnexion et retrait de l’ancien moteur

• Débrancher ou sectionner les câbles électriques, et le câble de la manœuvre de secours (pour les moteurs centraux) en notant la position des bornes.
• Desserrer les fixations des supports (berceaux situés de part et d’autre) de l’axe motorisé.
• Descendez l’axe, le poser au sol, dans un endroit sécurisé.
• Ôter le moteur défectueux de son emplacement, selon plusieurs modalités en fonction du type de moteur existant.

3. Montage du nouveau axe à moteur

• Installer le nouveau moteur choisi :

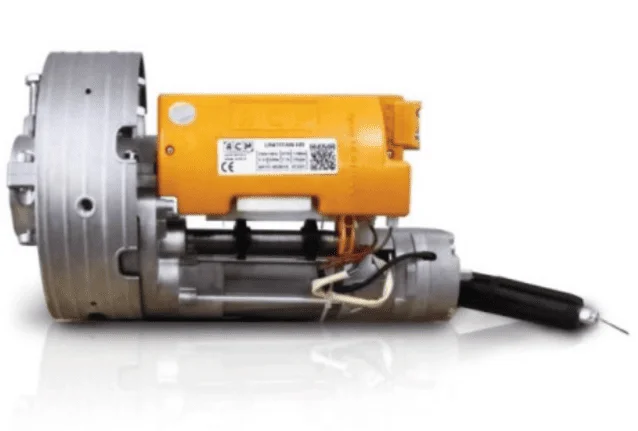

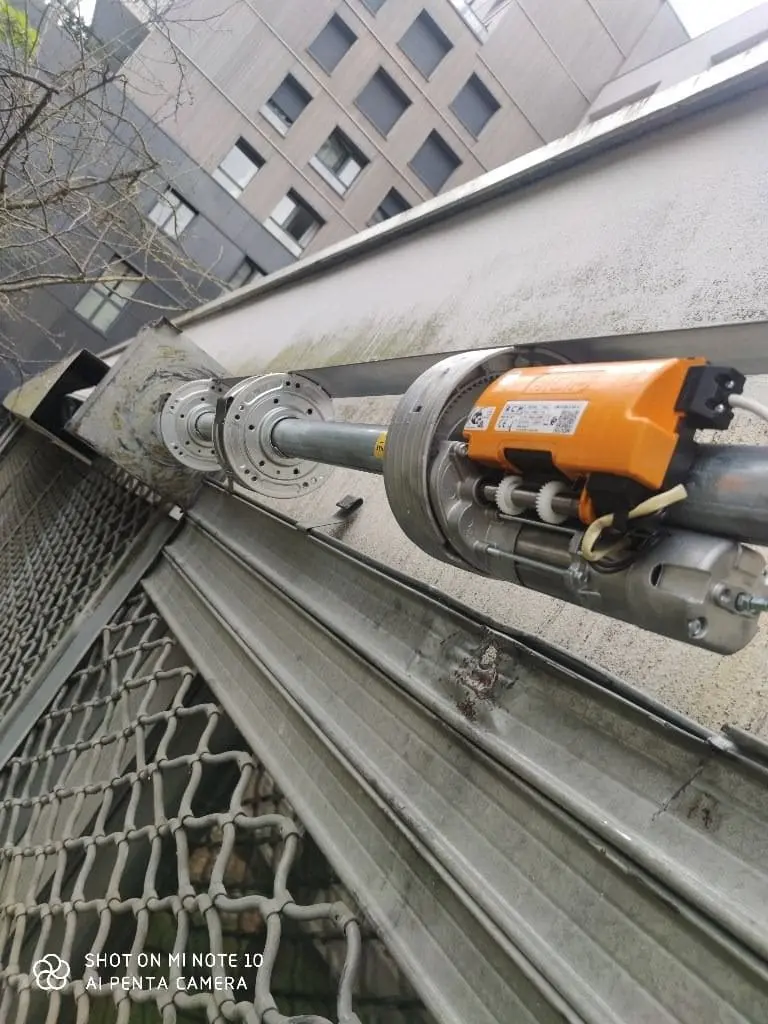

• Moteur central : davantage que le système de motorisation, lorsque vous devez changer le moteur central, c’est l’axe dans son entier qu’il vous faut remplacer. Placer les deux extrémités de l'axe compensé dans les berceaux de fixation (supports).

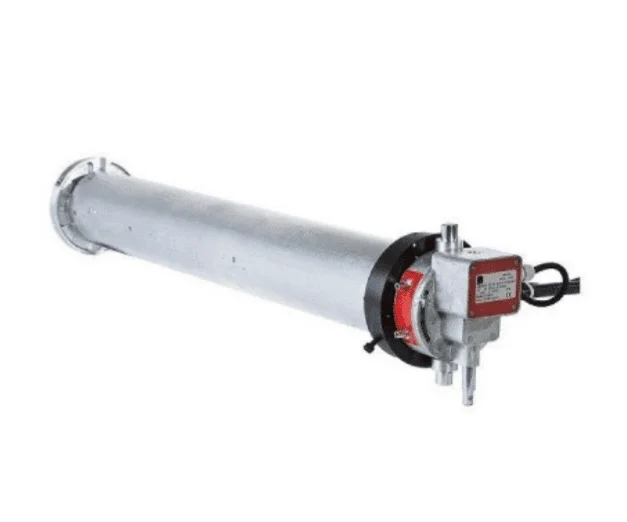

• Moteur tubulaire : insérer l'axe tubulaire dans la flasque côté parachute, positionner la bride ronde du moteur sur cette flasque, et boulonner l'ensemble.

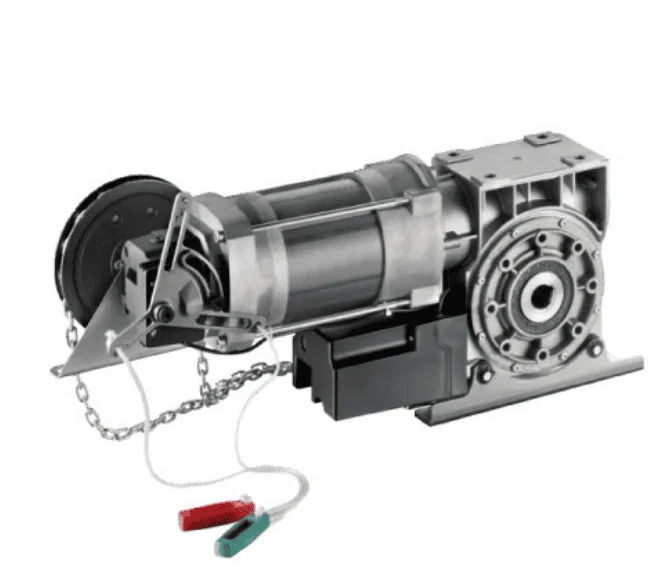

• Moteur latéral : fixer la console moteur sur le mur ou la structure acier, glisser l'axe d'enroulement dans le palier opposé, puis insérer le moteur sur l'axe et le fixer sur son chariot.
• Vérifier que la motorisation neuve est solidement positionnée pour éviter tout à-coup lors du fonctionnement.

4. Raccordement électrique et fixation finale

• Rebrancher les câbles électriques en respectant les codes de couleur et les bornes du moteur :

• Phase : relier le câble de phase (rouge ou marron) au terminal approprié.
• Neutre : connecter le câble neutre (bleu) au terminal correspondant.
• Terre : fixer le câble de terre (vert/jaune) à la borne de mise à la terre.
• Connecter les câbles de commande et vérifier l’intégrité des connexions.

5. Réglage des fins de course et tests de sécurité

• Activer le moteur et ajuster les fins de course en position haute et basse via les molettes pour définir les butées d'arrêt.
• Effectuer plusieurs cycles complets de montée et descente pour confirmer un fonctionnement fluide et précis.
• Vérifier le bon fonctionnement des dispositifs de sécurité.
• Documenter l’intervention dans le carnet d’entretien pour la traçabilité et la validité de la garantie constructeur du moteur neuf.

* À noter : Le coût de la main-d'œuvre est estimé entre 40 € et 80 € de l’heure. Ces montants s'entendent hors frais de déplacement, qui varient généralement entre 20 € et 150 € selon la zone d'intervention et l'urgence.

Pour toute réparation ou remplacement de moteur de rideau métallique, nos équipes d’experts HBHS, spécialisées sur tous types et toutes marques de motorisation, interviennent 24h/24 et 7j/7 pour garantir la sécurité et le bon fonctionnement de votre système de fermeture.
