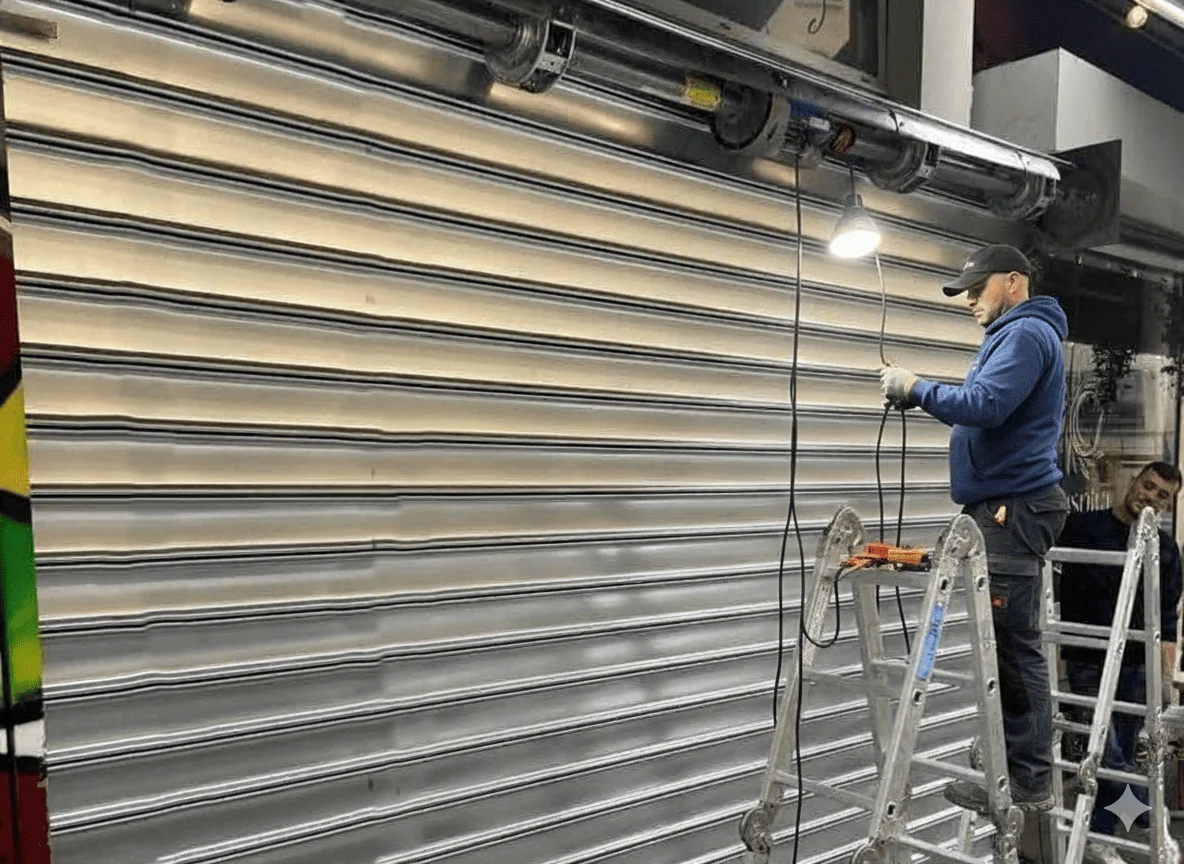

De nombreux propriétaires l'ignorent, mais un câblage inapproprié peut transformer leur rideau métallique flambant neuf en passoire sécuritaire. L'équation est simple : à chaque usage son câblage ! Pour illustration, les sollicitations d’un espace commercial dépassent largement celles d’un garage domestique et leur rideau respectif requiert donc un branchement spécifique. Panorama des solutions disponibles !
Le câblage radio : réception sans fil et domotique
Le câblage radio s’impose comme une alternative discrète et résolument contemporaine. Le principe est simple : remplacer le traditionnel interrupteur mural par une transmission sans fil, pilotée depuis une télécommande ou un émetteur domotique.
Fonctionnement
Le système repose sur trois éléments essentiels :
- un récepteur radio, intégré au moteur ou ajouté en boîtier externe,
- une alimentation électrique classique (230 V ou 24 V selon les modèles),
- une télécommande émettant en fréquence radio (433 ou 868 MHz).
Ici, le câblage se limite à alimenter le récepteur et à relier quelques sécurités obligatoires. Une architecture minimaliste, qui explique sa popularité dans les commerces souhaitant conjuguer efficacité et discrétion.
Avantages
- Une utilisation d’une grande simplicité
- Une façade épurée, sans interrupteur ni câbles apparents
- Une solution prisée par les commerces à fort passage (boulangeries, pharmacies, supérettes…)
Limites
- Portée parfois réduite en environnement très métallique ou urbain
- Dépendance aux piles de la télécommande
- Sensibilité aux interférences, notamment en zones saturées en ondes radio
Le câblage filaire : boîtier à clé, interrupteur et bouton poussoir
Pilier des installations traditionnelles, le câblage filaire demeure la solution privilégiée dans les commerces recherchant une commande fiable et parfaitement maîtrisée. Ici, aucune onde, aucune incertitude : le courant circule directement entre la commande et le moteur.
Types de commandes filaires
- Boîtier à clé, système emblématique des vitrines commerciales
- Interrupteur montée/descente
- Commande à maintien de pression
- Bouton poussoir simple ou double
- Boîte à clé débrayable pour la manœuvre de secours
Caractéristiques
Le câblage de commande repose le plus souvent sur une basse tension (24 V). Son installation doit respecter un cheminement rigoureux :
- goulotte,
- encastrement,
- ou gaine ICTA protégée.
Les câbles multiconducteurs oscillent généralement entre 0,75 et 1,5 mm², selon la distance et la configuration.
Avantages
- Fiabilité
- Immunité totale aux interférences
- Possibilité d’ajouter plusieurs points de commande
Maintenance réduite
L'importance du câblage pour la sécurité et la réglementation des rideaux métalliques.
Lors de l'installation d'un rideau métallique, l’attention se porte naturellement sur le moteur. Le câblage, lui, reste dans l’ombre. Tort considérable : ce réseau de conducteurs assure pourtant des fonctions essentielles :
- l’alimentation électrique du moteur,
- le pilotage du rideau (montée, descente, arrêt),
- le retour des signaux de sécurité ( fins de course ou détecteurs d’obstacles),
- la protection contre les surcharges et les défauts électriques,
- l’intégration aux systèmes connectés.
Mal adapté, il expose rapidement l’installation à des chutes de tension, des élévations thermiques et des défauts de détection. Ces dérives fragilisent la structure, accélèrent l'usure prématurée des équipements et engagent directement la responsabilité juridique de l'exploitant en cas d'incident corporel ou matériel.
Maintenant que le cadre est posé, passons en revue les types de câblage.
Monophasé ou triphasé ? Analyse des alimentations moteurs
Entre monophasé et triphasé, le câblage n’offre pas les mêmes garanties en matière de puissance ou de stabilité. Le monophasé couvre les usages courants; le triphasé, plus robuste, répond aux installations lourdes et intensives.
| Caractéristique | Monophasé (230 V) | Triphasé (400 V) |
|---|---|---|
| Puissance disponible | Moyenne | Élevée |
| Stabilité de fonctionnement | Sensible aux variations | Très stable |
| Couple moteur | Correct | Fort, idéal pour charges lourdes |
| Poids du tablier supporté | Léger à moyen | Moyen à très lourd |
| Usage recommandé | Occasionnel à régulier | Intensif, cycles fréquents |
| Longueur des câbles | Limitée (risques de chute de tension) | Longs parcours possibles |
| Type de motorisation | Tubulaire, central standard | Central renforcé, latéral industriel |
| Sites adaptés | Boutiques, garages, petits commerces | Entrepôts, ateliers, grandes devantures |
Astuce expert : Consultez toujours la plaque signalétique du moteur. Elle précise la tension (230 V ou 400 V) ainsi que la puissance nominale : deux données déterminantes.
Comment choisir le bon type de câblage pour votre rideau métallique ?
Pour déterminer la configuration idéale, plusieurs paramètres doivent être étudiés avec soin.
Le poids et la dimension du tablier
Plus le tablier est lourd, plus le moteur doit être puissant, et plus le câblage doit supporter une intensité élevée, parfois en triphasé.
Le type de motorisation
Vient ensuite un critère déterminant : le type de motorisation du rideau métallique :
- Le moteur tubulaire, logé dans l’axe d’enroulement, impose un passage de câbles plus contraint et une installation minutieuse en raison de l’espace réduit. Le cheminement doit être parfaitement maîtrisé pour éviter les pincements ou les torsions.
- Les moteurs centraux ou latéraux offrent une meilleure accessibilité. Ils facilitent l’installation, le contrôle des connexions et les opérations de maintenance.
La fréquence d’utilisation
Un rideau manœuvré quotidiennement, voire plusieurs fois par jour, nécessite un câblage renforcé et des protections adaptées.
Les normes électriques
La norme NF C 15-100 encadre strictement les sections de conducteurs, les dispositifs de protection, les conditions de pose et l’accessibilité des commandes. Une installation non conforme engage directement la responsabilité du propriétaire.
Les erreurs fréquentes en matière de câblage
Dans de nombreux dépannages, le problème ne vient ni du moteur ni du tablier, mais d’une erreur de câblage. Certains installateurs, pressés ou mal informés commettent des erreurs qui échappent d’abord à l’œil. Bref : prenez garde, car ces détails infimes fragilisent tôt ou tard l’ensemble.
- utilisation d’un câble inadapté à la longueur du parcours,
- absence de gaine protectrice en façade ou en zone humide,
- inversion de conducteurs sur les moteurs triphasés,
- sécurités non raccordées ou neutralisées,
- absence de protection dédiée (disjoncteur courbe D ou porte-fusible adapté),
- dérivation non conforme via des boîtes de connexion vieillissantes.
L’effet peut sembler minime les premières semaines, mais les conséquences se révèlent tôt ou tard : moteur qui fatigue, fin de course instable, détection d’obstacle défaillante ou, dans le pire des cas, blocage. Autant de situations que l’on retrouve très souvent lors de la réparation d’un rideau métallique.
Questions fréquentes
Puis-je passer d’un système filaire à un système radio pour mon rideau métallique ?
Oui, dans la plupart des cas, c'est tout à fait possible et très courant ! Pour passer d'un système filaire à un système radio, il faut ajouter un récepteur radio.
Est-il dangereux de tenter de réparer le câblage de mon rideau métallique moi-même ?
Oui, toute intervention sur le câblage électrique d'un rideau métallique peut être extrêmement dangereuse si vous n'êtes pas qualifié.
Quel est le câblage le plus fiable pour un rideau métallique ?
Le câblage filaire est généralement considéré comme le plus fiable et le plus durable, en particulier pour un usage intensif ou industriel.
