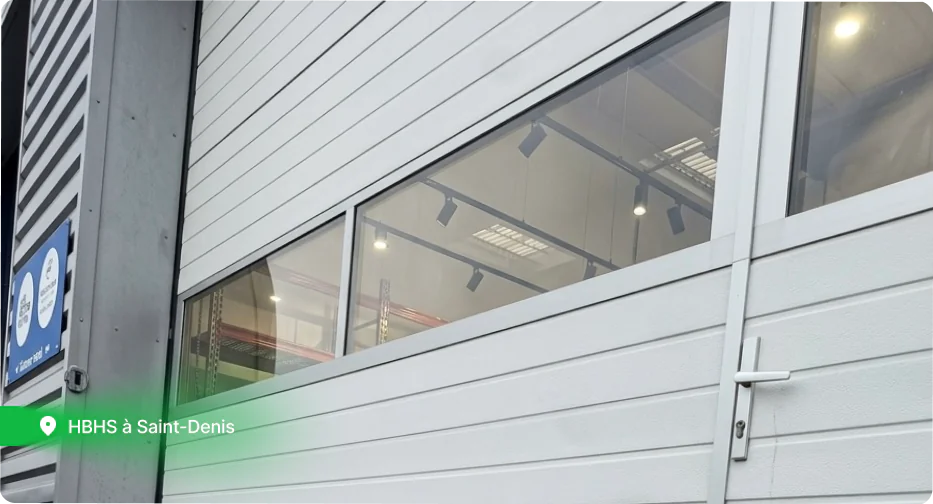

La porte sectionnelle industrielle (PSI) du site Paris Fashion Shops, située au 14 Rue de la Montjoie à Saint-Denis (93210), présentait une usure critique au niveau de son panneau inférieur et de ses mécanismes de guidage. Cette large porte se distingue par une configuration technique complexe : un portillon piéton encastré, une section panoramique vitrée et un guidage à levée haute. L'entreprise a fait appel à HBHS pour rétablir le bon fonctionnement de la fermeture et sécuriser la baie.
Infos chantier
Client : Paris Fashion Shops
Type de fermeture : Porte sectionnelle industrielle (PSI) avec portillon intégré et section panoramique vitrée
Intervention : Remplacement du panneau inférieur, des parachutes de sécurité et du système de guidage
Lieu : 14 Rue de la Montjoie, 93210 Saint-Denis
Urgence dysfonctionnement porte sectionnelle Saint-Denis
Sur un site industriel et logistique à fort trafic comme celui de Paris Fashion Shops à Saint-Denis, une porte sectionnelle industrielle de 6,03 mètres de large dont le panneau du bas est déformé met en péril la sécurité des flux d'expédition et des opérateurs.
L'usure des galets, le jeu dans les supports roulette double et la fatigue des parachutes de câbles augmentent fortement le risque de coincement dans les rails de guidage ou de chute brutale du tablier. La présence d'un portillon piéton intégré accentue la vulnérabilité de l'ensemble : un faux équerrage du panneau bas peut bloquer l'ouverture du portillon ou rompre le circuit du contacteur de sécurité d'ouverture.
Symptôme signalé par le client
Diagnostic technicien
Sur site, les techniciens HBHS ont constaté qu'un choc avait déformé le panneau du bas et désaligné le portillon encastré. L'usure des roulettes, le jeu des 2 supports double et le désaxage du guidage levée haute faisaient vriller la structure, tandis que la perte d'efficacité des parachutes de câbles imposait leur remplacement immédiat selon la norme EN 13241-1.
Remplacement du panneau bas avec portillon et pièces de guidage
Pour cette large porte sectionnelle, HBHS a fourni et posé un panneau du bas doté du profilé anti-pince-doigts en finition blanc RAL 9016 (dimensions : L 6 030 mm fini × H 610 mm).
L'intervention a également englobé :
- L'ajustement du passage et du bas de cadre du portillon piéton encastré.
- L'installation d'une paire de parachutes de câbles neuve.
- Le remplacement de 3 roulettes.
- La pose de 2 supports roulette double pour stabiliser le guidage du tablier.
Les étapes de mise en sécurité HBHS
Balisage du périmètre
Sécurisation du périmètre et neutralisation de l'accès sous la porte sectionnelle ainsi que du passage par le portillon piéton pendant l'intervention.
Consignation de sécurité
Coupure de l'alimentation électrique de la motorisation et du contacteur de portillon avant toute opération.
Sécurisation de la porte
Calage mécanique des panneaux inférieurs afin d'éliminer tout risque de descente ou de mouvement accidentel lors du démontage du panneau du bas.
Équipements de protection (EPI)
Intervention effectuée avec les équipements de protection individuelle réglementaires (casque, gants, chaussures de sécurité).
Vérification des guidages
Contrôle visuel de l'état général des rails en levée haute (levée haute) et des points d'ancrage avant remplacement des pièces.
Opérations réalisées
- Dépose du panneau bas : Démontage du panneau bas endommagé (L 6 030 mm fini × H 610 mm), désassemblage de la partie inférieure du cadre de portillon et extraction des roulettes usées.
- Pose du nouveau panneau bas : Installation du panneau bas neuf anti-pince-doigts (RAL 9016).
- Ajustement du portillon : Remontage et alignement du bas d'huisserie du portillon piéton encastré.
- Remplacement des pièces de guidage et de sécurité : Montage de la paire de parachutes de câbles, fixation des 3 roulettes et pose des 2 supports roulette double.
- Reconnexion de la sécurité : Raccordement et réglage du contacteur de sécurité du portillon piéton.
- Réglages mécaniques : Réinstallation et ajustement de la tension des câbles de levage.
- Essais de fonctionnement : Contrôle des manœuvres d'ouverture/fermeture et vérification de la coupure moteur automatique lors de l'ouverture du portillon piéton.
Mission réussie
- Équipement : Porte sectionnelle industrielle (PSI) avec portillon encastré et section panoramique vitrée
- Résultat : Panneau du bas anti-pince-doigts remplacé, portillon réaligné, parachutes de câbles, 3 roulettes et 2 supports roulette double neufs.
La porte sectionnelle du site logistique Paris Fashion Shops a retrouvé une opérabilité parfaite. La rénovation des pièces de guidage et la remise en conformité des sécurités assurent la protection des collaborateurs et la continuité des opérations de réception et d'expédition.
Rappel de sécurité
En raison des fortes tensions mécaniques des ressorts et des câbles, une porte sectionnelle endommagée présente un risque direct de déraillement ou de chute. En cas d'anomalie sur la porte ou le portillon encastré, balisez immédiatement la zone et faites appel à un professionnel.
Comment garantir la sécurité d'une porte sectionnelle large avec portillon ?
Le maintien en état d'une porte sectionnelle grand format repose sur le contrôle rigoureux des éléments suivants :
- Parachutes de câbles : Positionnés sur le panneau du bas, ces dispositifs anti-chute bloquent instantanément la porte dans les rails en cas de rupture d'un câble de levage.
- Contacteur de sécurité de portillon : Dispositif de sécurité bloquant la manœuvre de la porte en cas de mauvais verrouillage du portillon.
- Supports roulette double & roulettes : Répartissent la charge dans les rails de guidage en levée haute pour assurer un coulissement stable et éviter toute déformation du tablier.
- Panneaux anti-pince-doigts : Profilage spécifique des liaisons de panneaux empêchant le pincement des mains lors de la manœuvre.
- Contrôle régulier des fixations : Inspection fréquente des rails, roulettes et câbles pour prévenir tout risque de désalignement ou d'usure prématurée.
Pourquoi ne pas faire fonctionner une porte sectionnelle endommagée ?
Insister sur la manœuvre d'une porte sectionnelle dont le panneau du bas est tordu ou les supports roulette double sont déformés risque d'endommager l'encadrement du portillon encastré, de tordre les rails de guidage et de surchauffer la motorisation. En forçant sur un guidage désaxé de plus de 6 mètres, la structure peut se bloquer de travers, provoquant la rupture d'un câble de levage ou le bris des vitrages de la section panoramique.
C'est pourquoi HBHS consigne et cale systématiquement le tablier avant d'effectuer le moindre remplacement de composant.
Notez bien
L'installation d'un panneau bas de 6,03 mètres intégrant un portillon piéton exige un alignement au millimètre près avec le cadre et un équilibrage parfait des câbles de levage. Un mauvais calage risquerait de vriller le nouveau panneau, de déformer l'encadrement ou d'empêcher la fermeture correcte du portillon piéton.
Pourquoi Paris Fashion Shops a fait appel à HBHS
Intervention rapide 24h/24, 7j/7
Prise en charge réactive pour sécuriser les accès et éviter toute interruption de l'activité industrielle.
Conformité aux normes EN 13241-1
Prestations exécutées selon les règles de l'art et les exigences de sécurité réglementaires par des techniciens qualifiés.
Expertise fermetures & motorisations
Maîtrise parfaite des automatismes industriels et des mécanismes de guidage grand format.
Transparence tarifaire
Devis clair et détaillé établi avant chaque intervention, garantissant une tarification juste et sans frais cachés.
Sur-mesure Paris Fashion Shops
Ajustement aux dimensions du panneau et réglage du portillon encastré sur le site de Saint-Denis.
HBHS intervient à Saint-Denis (93210), dans toute la Seine-Saint-Denis, en Île-de-France et sur l'ensemble du territoire national pour le diagnostic, le dépannage et la remise en état de vos fermetures industrielles.
Contactez-nous au 01 85 42 08 07 pour organiser une intervention ou obtenir un diagnostic sans frais.
Questions fréquentes
HBHS intervient-il sur les portes sectionnelles industrielles à Saint-Denis ?
Oui, Saint-Denis et l'ensemble de la Seine-Saint-Denis (93) font partie de la zone d'intervention prioritaire de HBHS pour la réparation, le dépannage, la maintenance et la mise en conformité des portes sectionnelles industrielles et fermetures de sites logistiques.
Pourquoi la présence d'un portillon piéton nécessite-t-elle un réglage spécifique ?
Un portillon encastré modifie la structure du panneau bas. Son ajustement exige un alignement millimétré du cadre et le raccordement d'un contacteur de sécurité pour bloquer la motorisation si le portillon est ouvert. Un doute sur vos câbles, votre portillon ou vos roulettes ? Contactez HBHS au 01 85 42 08 07 pour un diagnostic sécurité avant toute intervention.
