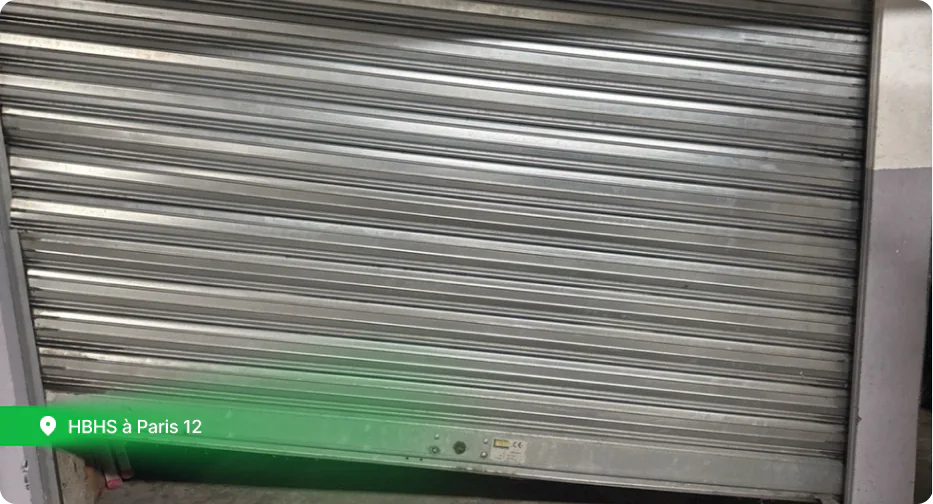

Pour cette intervention réalisée au 26 rue Dagorno, dans le 12ᵉ arrondissement de Paris, HBHS a pris en charge la remise à niveau complète d’un rideau métallique devenu inadapté à son fonctionnement quotidien. L’installation a été équipée d’un nouvel axe motorisé et d’un nouveau tablier à lames pleines, avec reprise de l’alimentation électrique et réglage précis des positions d’ouverture et de fermeture.
Type client: cliente particulière
Type de fermeture : Rideau métallique
Lieu : 26 rue Dagorno, 75012 Paris
Une remise à niveau complète du rideau métallique
Lorsque l’axe motorisé et le tablier présentent tous deux des signes d’usure ou ne répondent plus correctement aux besoins de l’installation, une réparation ponctuelle n’est pas toujours la solution la plus pertinente.
Sur ce chantier rue Dagorno, HBHS a remplacé les deux éléments qui assurent l’essentiel du fonctionnement du rideau : le système d’enroulement motorisé et le tablier métallique.
Le nouvel ensemble permet de retrouver une fermeture cohérente, avec une motorisation adaptée au poids du tablier et des lames pleines dimensionnées pour l’ouverture existante.
Un nouveau tablier à lames pleines
Le choix d’un tablier à lames pleines apporte une fermeture totalement occultante et une protection mécanique adaptée à un accès qui doit rester fermé en dehors de son utilisation.
Le nouveau tablier a été dimensionné pour l’ouverture existante, avec une largeur communiquée de 2 320 mm et une hauteur de 1 900 mm + E.
La qualité du fonctionnement dépend autant des lames que de leur guidage. Le tablier doit rester aligné pendant toute sa course et circuler régulièrement dans les coulisses, sans frottement excessif ni décalage latéral.
Remplacement de l’axe motorisé
L’axe constitue le support principal du tablier. Il assure son enroulement et transmet l’effort fourni par la motorisation..
Son dimensionnement doit être cohérent avec :
- les dimensions de l’ouverture ;
- le poids du nouveau tablier ;
- le nombre de manœuvres prévu ;
- la configuration des supports ;
- le type de commande utilisé.
Sur cette installation, HBHS a remplacé l’ancien ensemble par un nouvel axe motorisé adapté au tablier à lames pleines.
L’objectif est d’obtenir une montée régulière et une descente maîtrisée sans demander au moteur de compenser un défaut mécanique ou un mauvais équilibrage.
Reprise de l’alimentation électrique
Le remplacement d’un axe motorisé peut nécessiter une adaptation du raccordement existant.
Sur ce chantier, HBHS a réalisé un tirage de câble afin d’assurer l’alimentation et la commande de la nouvelle motorisation.
Cette partie de l’installation doit rester cohérente avec le moteur utilisé et permettre une commande fiable de la montée et de la descente du rideau.
Réglage des fins de course
Les fins de course déterminent les positions dans lesquelles le moteur doit s’arrêter.
Un réglage précis permet d’éviter que le tablier :
- s’arrête avant l’ouverture complète ;
- reste partiellement ouvert ;
- force contre le sol en fermeture ;
- continue à solliciter inutilement la motorisation en fin de mouvement.
Après le remplacement de l’axe et du tablier, les positions haute et basse ont donc été réglées en fonction de la course réelle du nouveau rideau.
Opération réalisée :
Intervention : Remplacement axe motorisé et tablier
Type de tablier : Lames pleines
Dimensions communiquées : L. 2320 × H. 1900 mm + E
